Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

• 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
• 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
• 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
• 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

• Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
• Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

• 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
• 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
• 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
• 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

• Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
• Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

должна обеспечивать равномерность распределение деформационных сил

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Схемы и чертежи укладки арматуры

Схема армирования дает полное представление о расположении элементов каркаса в пространстве. Когда толщина монолитной плиты меньше 15 см, то фундаменту достаточно жесткости, которую обеспечивает одна сетка из продольных и поперечных прутков, расположенных перпендикулярно друг к другу с проектным шагом.

Для легких блочных построек оптимальной высотой плиты считается 15–25 см, для жилых домов и коттеджей – 25–35 см. В этом случае арматурный каркас представляет собой соединенные между собой вертикальными прутками два пояса – верхний и нижний.

Основные параметры плиты

В простом варианте исполнения армирующий пояс представляет собой сетку, где арматура размещена по отношению друг к другу с одинаковым шагом, равным от 20 до 40 см. Расстояние между прутками, выбирается, исходя из расчетных нагрузок, действующих на фундамент.

Например, для кирпичных и других тяжелых домов выбирают шаг в 20 см, тогда как для одноэтажных каркасных коттеджей расстояние между силовыми элементами может быть увеличено до 30–40 см.

Шаг армирования должен быть меньше толщины фундаментной плиты минимум в 1,5 раза.

На практике чаще всего возникает потребность в армировании в два слоя. Тогда, согласно СП 63.13330.2018, верхний и нижний пояса соединяют между собой П-образными хомутами. Длина такого хомута должна превышать проектную толщину монолитной плиты минимум в два раза.

Концы арматуры должны быть утоплены в тело бетона минимум на 2–3 см со всех сторон. В противном случае металл быстро окисляется и возможно преждевременное разрушение силовой конструкции.

Зоны продавливания

В местах, где несущие стенки опираются на фундамент, возникает необходимость усиления армокаркаса. С этой целью уменьшают шаг армирования.

Например, если по основной площади прутки выкладывались через 20 см, то под стенами можно сократить это расстояние до 10 см. В противном случае остается риск деформации фундамента и появлений трещин.

С этой целью в армокаркасе основания оставляют вертикальные выпуски, которые послужат связующим звеном нескольких конструктивных элементов.

Дополнительное усиление арматурного каркаса

На практике часто возникают ситуации, когда требуется усиление арматурного каркаса в местах, где на фундамент действуют максимальные нагрузки, например, под колонами и действующими каминами внутри помещения.

В этом случае можно увеличить размер сечения прутков или ввести дополнительные продольные стержни в нижний пояс, поскольку именно на нижнюю часть силовой конструкции действует максимальное давление.

Как воспользоваться калькулятором?

Стандартный калькулятор металла на нашем сайте позволит точно рассчитать вес интересующих вас изделий. Наши клиенты имеют возможность вычислить массу продукции, указав определенную длину и размеры. Калькулятор функционирует в онлайн-режиме, а также доступен для скачивания. Чтобы рассчитать массу продукции, вам достаточно выбрать:

• интересующую марку стали;
• сортамент металлопроката;

И далее — указать размеры сторон. Данное приложение дает возможность определить вес продукта почти всех существующих марок стали: черной, цветной и нержавеющей. Онлайн-калькулятор позволит определить массу изделий из сплавов меди, бронзы, алюминия и других. Наши клиенты смогут вычислить вес круга, прутка, ленты, листового металла, плиты, балок, круглой и профильной трубы. Удобный виджет демонстрирует, какие конкретно характеристики требуются для дальнейшего расчета. Каждый вид металлопроката имеет дополнение в виде схематического изображения его среза с отображением в виде букв каждой полочки, грани и т.д. В качестве единицы измерения размеров используется миллиметр, вес вычисляется в килограммах с точностью до второго знака после запятой.

Схема закладки

Закладка арматурного каркаса предусматривает следующие этапы:

• под опорные столбы устанавливаются пруты, диаметром от одного сантиметра. Для круглых применяют шесть прутков сечением 8 мм;
• для усиления опорной подошвы применяют сварную сетку. Используется арматура с сечением от 6 до 8 мм. Она укладывается двумя рядами. Толщина закраин составляет не меньше пятнадцати см;
• если столбы грибовидной формы, для них выполняют двойное армирование. В первом слое прутки выгибаются в форме перевернутой «Г», вертикальная часть равна по высоте опоре. В этом случае выгнутая сторона проходит подрезку по диаметру;
• если у опорных элементов переменное ступенчатое сечение, подготавливают несколько каркасов, они соединяются вязальной проволокой между собой.

Если необходим арматурный каркас для устройства ростверка, схема для него выполняется аналогично:

1. в железобетонную балку закладывают по два-три прутка с сантиметровым сечением;
2. на углах основы прутки загибают на двадцать или более сантиметров;
3. соединения укрепляют вязальной проволокой.

Этот метод помогает связать прутки опорных столбов с каркасом будущего ростверка. Закончив с этим, подают бетонную смесь.

Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно — в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.

Схема расположения усилений фундаментаИсточник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

Армирование плиты фундамента по краям и укладка в два рядаИсточник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основаниюИсточник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Обустройство опалубки и подушки

Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.

Сборка опалубки поэтапно:

• 1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.
• 2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
• 3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.

Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.

Как посчитать арматуру для фундамента – пример вычислений

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения вычислений используем следующую информацию:

• ширина основы 60 см, позволяет уложить в каждом поясе по 3 горизонтальных стержня;
• выполняется 2 пояса усиления, соединенные вертикальными прутками с интервалом 1 м.
• для здания 10х10 м и глубиной основы 0,8 м используется арматура диаметром 10 мм.

Расход арматуры для ленточного фундаментаАлгоритм расчета:

1. Определяем периметр фундаментной основы здания, сложив длину стен – (10+10)х2=40 м.
2. Вычисляем количество горизонтальных элементов в одном поясе, умножив периметр на количество стержней в одном ярусе – 40х3=120 м.
3. Общая длина продольных прутков определяется умножением полученного значения на количество ярусов 120х2=240 м.
4. Рассчитываем количество вертикальных элементов, установленных по 10 пар на каждую сторону 10х2х4=80 шт.
5. Суммарная длина вертикальных стержней составит 80х0,8=64 м.
6. Определяем длину перемычек размером по 0,6 м каждая, установленных на двух поясах (по 20 на сторону) – 10х2х4х0,6=48 м.
7. Сложив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

Расчёт с запасом

Армирование фундамента – это устройство в его массиве каркаса из металла, призванного создать из бетона единую трудноразрушимую конструкцию.

Произвести точный инженерный расчёт фундамента небольшого индивидуального здания сложно и дорого, требует геологических изысканий, сопоставлений с перспективными проектами застройки местности в целом, характеристик грунта и подземных вод и решения ещё длинного списка вопросов.

Исходя из этого, частные застройщики руководствуются двумя основными правилами возведения фундаментов:

1. Основание фундамента должно залегать ниже глубины промерзания почвы по максимальным показателям региона застройки.
2. Армирование ленточного фундамента обязательно и выполняется в соответствии с общими рекомендациями стандартов с запасом прочности.

Основные правила выполнения армирования Источник sevparitet.ru

Этапы проведения правильного армирования ленточного фундамента

Изготовление любого фундамента требует соблюдения определенной последовательности:

Первое что нужно сделать, после того как траншея для фундамента была вырыта, это сделать песчано-гравийную подушку, после чего уложить куски кирпича, создав своеобразную опору для арматурного каркаса. Это позволит углубить арматуру вовнутрь бетона, чтобы не происходила ее деформация, при этом прочность фундамента будет значительно выше

Помимо этого арматура также должна отступать и по 5 см от каждого края стенок фундамента.
Важно знать, что для повышения прочности лучше для продольных прутьев использовать целые куски арматуры.
Далее нужно вбить в землю вертикальные пруты по всему периметру ленты так, чтобы впоследствии образовались ячейки размером около 20х30 см.
Затем после установки всех вертикальных прутов по периметру фундамента, нужно прикрутить нижний ярус арматуры из продольных прутов, после чего приступить к верхнему ярусу. Лучше всего для этого использовать вязальную проволоку и специальный вязальный крючок или пистолет
Их можно приобрести в специальных строительных магазинах или же сделать самостоятельно.

Особое внимание необходимо уделить углам ленточного фундамента, ведь на них действует нагрузка значительно больше

Чаще всего укрепление углов ленты происходит при помощи Г-образных элементов арматуры
Их необходимо заранее выгнуть под углом 90 градусов, после чего соединить их согласно схеме:
Закончив формирование ленточного фундамента в результате должен получиться единый металлический каркас, который имеет хорошую устойчивость.
В завершение фундамент заливается бетоном одномоментно и оставляется накрытым на 2-3 недели.

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундаментаДо начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундаментДля различных фундаментов на основании вычислений определяются следующие сведения:

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Роль арматуры в ленточном фундаменте

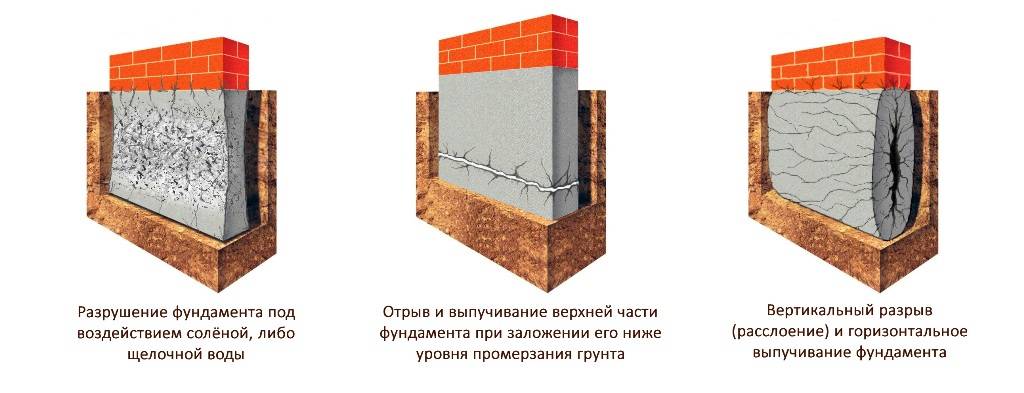

Бетонное основание, поддерживающее здание, постоянно испытывает высокие нагрузки. Они обусловлены весом самой надземной конструкции, а также процессами, которые происходят в грунте. Ленточный фундамент имеет большую площадь контакта с нижележащими слоями земли. Со временем грунт уплотняется под подошвой фундамента. Но происходит этот процесс, как правило, неравномерно. В результате нагрузка в разных участках фундамента отличается и это вызывает внутреннее напряжение в конструкции. Ситуация усугубляется переменной влажностью в грунте, а также возможными аварийными протечками водоносных коммуникаций.

Под действием этих неблагоприятных факторов в бетоне со временем появляются трещины, расколы. Это влечет за собой разрушение фундамента и стен дома. Армирование помогает укрепить бетонную ленту и сохранить ее целостность. Металлический каркас арматуры сдерживает локальное давление и перераспределяет нагрузку в бетонной ленте. Поэтому, чтобы повысить надежность конструкции, необходимо обязательно армировать фундамент.

Можно ли заменить металл пластиком

Для армирования фундамента подходит материал разного качества. В строительстве применяют металлические и композитные элементы. Каркас из стеклопластика – это современное изобретение, однако для возведения частных домов он применяется редко. Для производства такой арматуры используют сверхпрочный стеклопластик. Внешне она выглядит в виде прутьев диаметром 4-18 миллиметров и длиной до 12 метров. На поверхности арматуры имеются спиралевидные ребра, повышающие степень сцепления с бетоном.

По своих техническим характеристикам строительный пластик не уступает металлу, а по некоторым позициям даже превосходит. Ленточный фундамент, имеющий арматуру из стеклопластика, более устойчив к разрывам. Однако у этого материала есть ряд недостатков, один из которых – высокая стоимость.

Какую выбирать арматуру

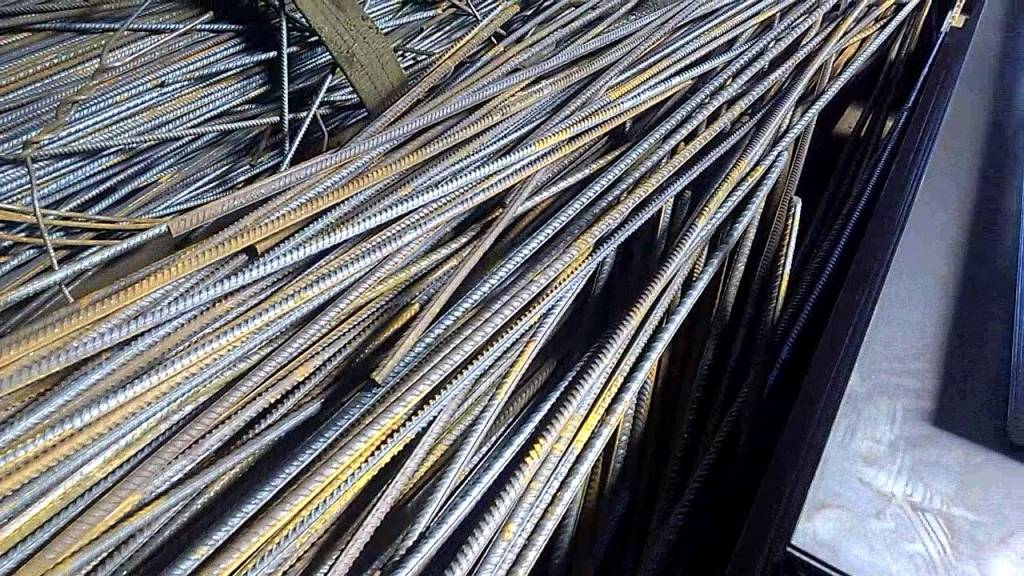

Для армирования ленточного фундамента подходят изделия разного класса. Выбирают арматуру, исходя из расчета и составленной схемы каркаса. При возведении ленточного фундамента подходят следующие виды арматуры:

• Рабочая (диаметром от 12 мм).

• Конструктивная (диаметром 8 мм).

• Вязальная (проволока).

Чтобы армировать ленточный фундамент на однородном грунте, берут в работу прутья толщиной 10-14 мм. Для неоднородного субстрата нужны более крепкие изделия – 16-24 мм. Если стена дома имеет протяженность более трех метров, то для армирования фундамента под ней нужны рабочие стержни диаметром минимум 10 мм и максимум 40 мм.

Нормативы

Во времена СССР была разработана нормативная документация, касающаяся расчётов армирования ленточных фундаментов.

В уже далёком 1989 году Госстроем СССР был утверждён СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», нормы которого действительны до сих пор. В нём указывались правила формирования исходных данных для расчёта армирования.

В СНиПе изложены порядок расчёта количества и диаметры продольной, вертикальной и поперечной арматуры, как выполнять сварные соединения стержней и устанавливать закладные детали в бетонном монолите. В отдельной главе даются указания по конструированию предварительно напряжённых элементов.

Ранее в 1978 году было разработано и принято к обязательному исполнению «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)». На базе этих двух документов проектными организациями были разработаны методики расчётов армирования ленточных фундаментов.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

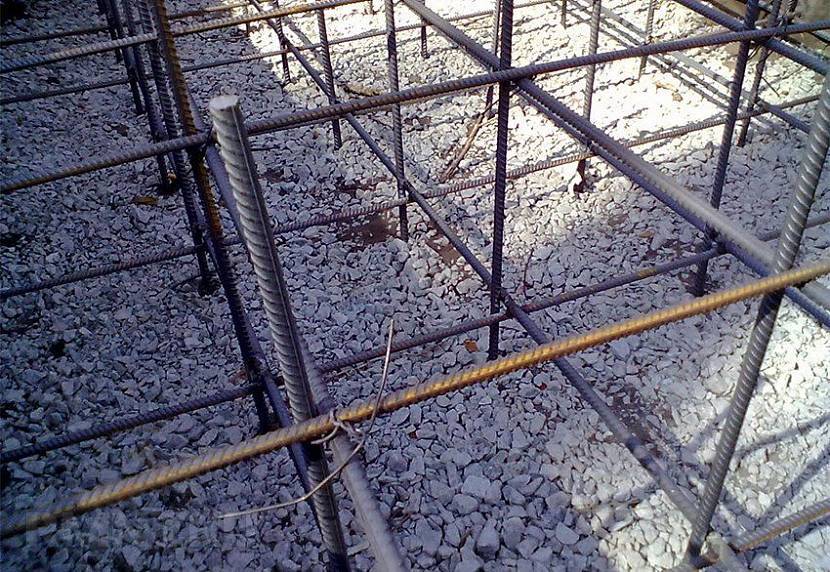

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.
