Как разобрать утюг самостоятельно
Если вы ни разу в своей жизни не разбирали электрические приборы, то это может стать большой головоломкой. В нынешних моделях снаружи не видно ни единого крепления, винтика или разъема. Как быть в этом случае и как разобрать конструкцию? Ведь в советских, бабушкиных утюгах все было устроено гораздо проще и понятнее.
Внимательно рассмотрите корпус вашего электрического помощника. Сегодня конструкция электроприборов устроена таким образом, что все элементы, детали, соединены друг с другом скрытыми защелками. Найдите плоскую отвертку и аккуратно подденьте защелки. Далее вы и обнаружите те самые винтики, скрепляющие основные части утюга.
Некоторые популярные производители бытовой техники, такие как Тефаль, Филипс, Браун нередко применяют винты с фирменными, не совсем стандартными головками. Здесь придется изрядно помучиться и подобрать нужную отвертку, а то и вовсе обратиться в сервисный центр изготовителя.
Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.
Фото 1
Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.
Фото 2
Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.
Фото 3
На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».
Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.
Фото 4
Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.
Фото 5
Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.
Фото 6
Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.
Фото 7
Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…
Фото 8
Можно догадаться, что следующий шуруп под заливной крышкой…,
Фото 9
…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.
Фото 10
А вот если снять крышечку заливного отверстия…,
Фото 11
…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».
Фото 12
Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.
Фото 13
Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).
Фото 14
Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.
Фото 15
Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.
Фото 16
Трубопровод, установленный в специальный паз, необходимо вытащить из него.
Фото 17

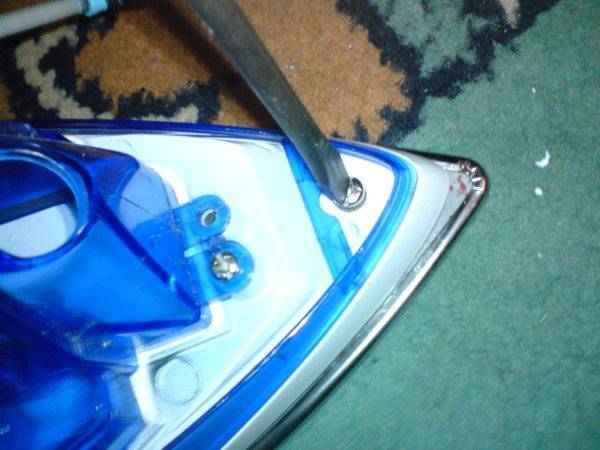

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.
Фото 18
Это позволит потом снять весь гидрорезервуар.
Фото 19
Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.
Фото 20
Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.
Фото 21
Фото 22
Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.
И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.
Фото 23
Как устроен утюг
Для того чтобы разобрать и отремонтировать электроутюг, необходимо знать, как он устроен и работает. Без этих знаний приступать к ремонтным работам бесполезно. Почти все паровые утюги разных производителей – Philips, Braun, Tefal, Vitek и других – имеют одинаковое устройство и принцип действия. Отличия могут быть только в техническом исполнении отдельных деталей.

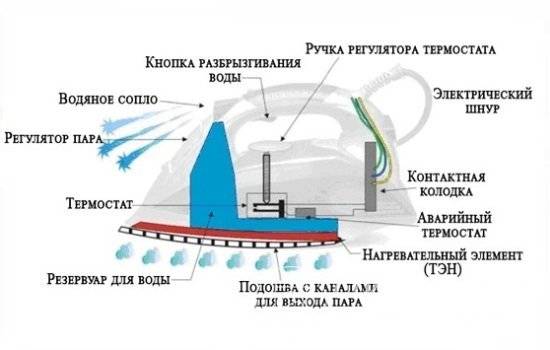

Устройство парового утюжка

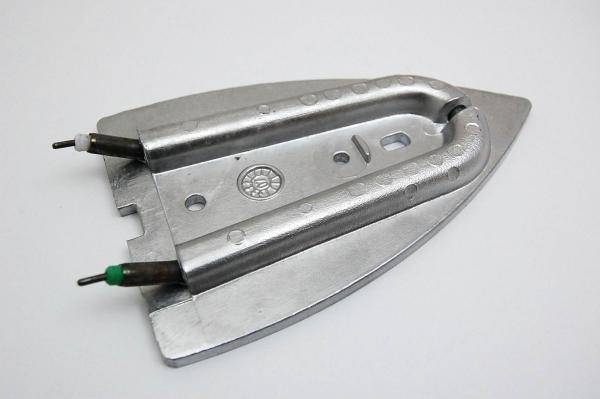

Основная деталь в любом электроутюге – подошва с встроенным в нее трубчатым электронагревателем (далее также – ТЭН). Мощность ТЭНа в современных моделях утюгов Vitek, как правило, 2000W, 2200W или 2400W. Приборы выпускаются с подошвами, изготовленными из разных материалов – нержавеющей стали, алюминия, тефлона, керамики и других. В подошвах есть отверстия, через которые выходит пар, для того, чтобы обеспечить необходимое качество глажки. Температура нагрева металлического основания регулируется встроенным термостатом.

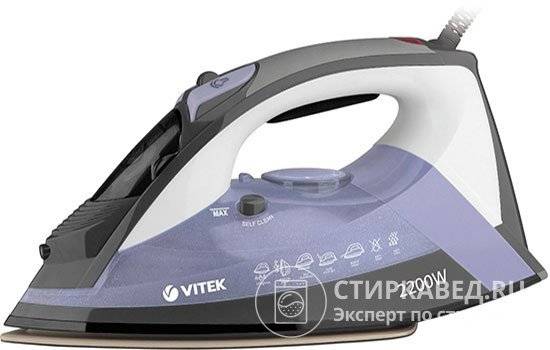

Утюги Vitek по дизайну и эргономике не уступают именитым конкурентам
В приборах с функцией парообразования предусмотрен резервуар, в который заливается вода. Жидкость должна быть очищена и смягчена – только в этом случае можно предотвратить образование накипи внутри подошвы. Вода поступает из резервуара на разогретую подошву, преобразуется в пар и выходит через отверстия. Интенсивность парообразования также регулируется. Большинство современных моделей имеют функцию принудительного выхода парового облака с максимальной интенсивностью – паровой удар.
Как правило, в электроутюгах есть сопла для разбрызгивания воды. Связь с электросетью обеспечивает электрический шнур, который может свободно перемещаться относительно корпуса. Внутри корпуса шнур крепится к контактной колодке. Таким образом, устройство современных паровых утюгов не является сложным. В нем могут разобраться даже те, кто далек от техники.
Работы по разборке
Несмотря на маленькие габариты прибора, разобрать его не так уж просто, как может показаться на первый взгляд. Дело в том, что крепежи находятся под декоративной отделкой в труднодоступных местах.
Как правильно разобрать утюг от Филипс? Порядок выполнения работ рассмотрим на примере прибора фирмы Браун. Дело в том, что конструкции двух этих утюгов одинаковы, поэтому и разборка их осуществляется по единой схеме. Прежде чем приступить к разборке, необходимо подготовить инструмент, а именно крестовую и плоскую отвертки. Работы по разборке выполняются в следующем порядке:
При помощи отвертки откручиваются два болта крепления задней крышки.
Снимается центральная накладка, идущая от задней стенки к регулятору. Она поддевается с помощью плоской отвертки и легко снимается.
Снимается ручка регулятора температурного режима
При снятии ручки следует быть внимательным, так как там находится пружинка (для трещотки), важно не потерять ее. Далее снимается блок управления вместе с разъемом нагревательного элемента
Далее снимается блок управления вместе с разъемом нагревательного элемента.
Снимается индикатор вместе со шнуром питания. Корпус индикатора крепится на двух защелках к корпусу утюга
Для извлечения понадобится длинная отвертка, с помощью которой поочередно отгибаются защелки, и вынимается индикатор.
Далее вынимается вся электрическая часть, достаточно вытянуть ее назад, приложив немного усилий.
Снимается заглушка распылителя воды, за которой находится винт крепления. Он откручивается при помощи крестовой отвертки.
На задней части отсоединяются две защелки крепления корпуса, и снимается подошва.
После выполнения работ по устранению неисправности сборка осуществляется в обратном порядке.
Таким нехитрым методом производится разборка утюга. Главное, иметь немного времени и запас терпения. К слову, такой порядок разборки подойдет также к утюгам фирмы Бош.
Также необходимо рассмотреть, как разобрать утюг фирмы Скарлет. Принцип разборки в данном случае немного отличается от предыдущих моделей. Последовательность действий выглядит следующим образом:
- С помощью ножика или ножниц снимаем защитный колпачок в задней части прибора, за которым находится винт крепления.
- Головка винта имеет специфическую форму, для откручивания которой не подойдет ни крестовая, ни плоская отвертки. При отсутствии специального инструмента можно воспользоваться ножницами. Рекомендуется заменять винт на новый, с формой головки под отвертку.
- Далее снимается крышка, закрывающая отверстие для залива воды, и с помощью крестовой отвертки откручивается болт.
- Снимается верхняя часть ручки и задняя крышка, за которой скрываются контакты подключения шнура питания. После этого откручиваются оставшиеся винты.
- Извлекается ручка терморегулятора при помощи лезвия ножа и небольших физических усилий.
- Далее снимается облицовочная часть утюга.
- С помощью крестовой отвертки отвинчиваются оставшиеся винты крепления, и снимается подошва.
Вот собственно такими действиями и производится самостоятельная разборка современного парового утюга.
Виды электрических приборов
Это самая распространенная бытовая техника, поэтому и с поломками ее хозяева сталкиваются довольно часто. Утюги бывают трех типов.

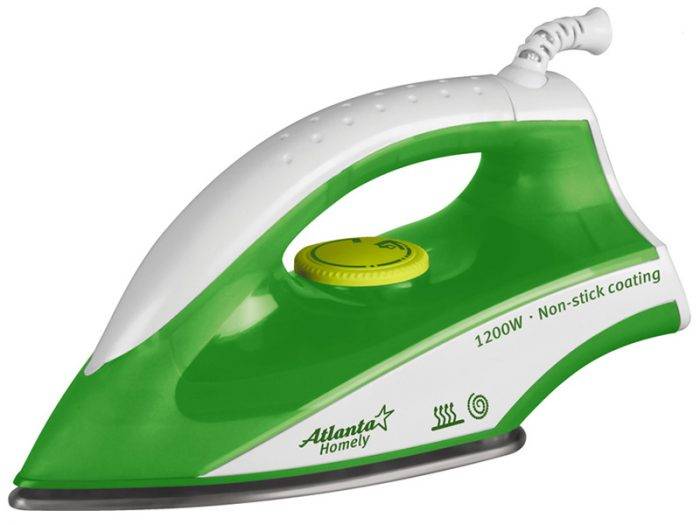

- Обычные, лишенные функции отпаривания. Сейчас они не так популярны, однако их небольшая стоимость и компактность позволяет использовать такие приборы в роли «походного» варианта, спасающего одежду в поездках.
- Проборы, имеющие отпариватель, — емкость для воды. На подошве этих удобных устройств есть небольшие отверстия, предназначенные для выхода пара. Данные утюги сейчас, наоборот, очень востребованы.

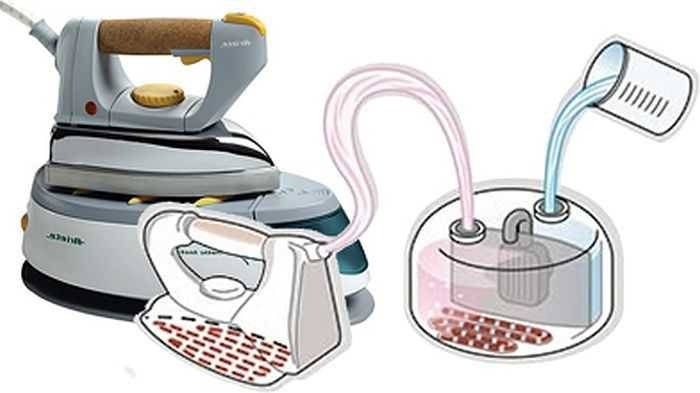

- Утюги с парогенератором — паровые станции. У этих приборов отдельный резервуар для воды, в него встроен нагревательный элемент, а пар к подошве утюга подается через специальный паропровод.
Приборы с отпаривателями — золотая середина, именно этим и объясняется их популярность. Ремонт таких устройств не слишком сложен, главное — «докопаться до истины» — найти виноватых в поломке.
Устройство и основные неисправности утюгов Philips
Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.
В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

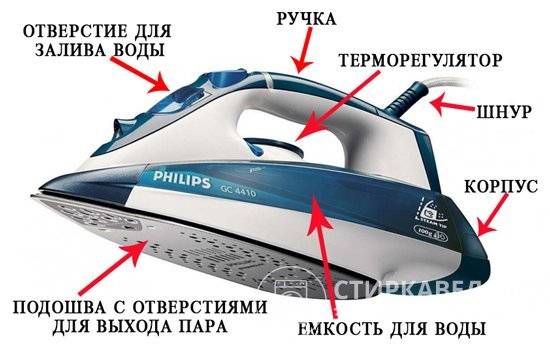

Основные элементы утюгов Philips
В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.
Основные повреждения
В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:
- выбор правильного режима глажки;
- качество воды, используемой для парообразования.
В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:
Иллюстрация | Описание поломки |
| Повреждение целостности сетевого шнура – наиболее распространенная поломка. Во время глажки кабель многократно изгибается и перекручивается. В результате нарушается изоляция или контакт одного из проводов с разъемом в утюжке. Это может привести к короткому замыканию или поражению человека электрическим током. Если нарушен контакт в соединении, его можно восстановить. При ремонте выполните замену шнура новым, с термостойкой изоляцией. В крайнем случае, временно изолируйте оголившиеся контакты |

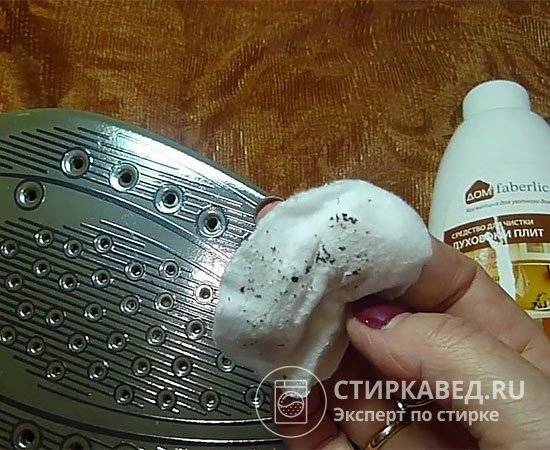

 | Из-за накипи из отверстий в подошве выходит недостаточное количество пара и плохо пропаривается одежда. Дефект наблюдается при длительном использовании жесткой водопроводной воды. Накипь из подошвы можно удалить, погрузив ее в концентрированный раствор лимонной или уксусной кислоты. Чтобы очистить основание, нужно разобрать корпус. Если хорошо почистить паровые отверстия ватной палочкой, смоченной в растворе уксуса или лимонной кислоты, то можно избавиться от данного дефекта на время |
 | Терморегулятор не регулирует температуру, а утюг не греется. Причина, как правило, кроется в том, что пыль, грязь и ворс от тканей, накапливающиеся со временем, мешают правильной работе контактной группы регулятора температуры. Из-за этого на ТЭН не подается напряжение, либо он отключается раньше положенного времени. Для восстановления работоспособности нужно разобрать корпус утюжка и прочистить контактную группу в терморегуляторе. Для очистки контактов можно использовать мелкую наждачную бумагу или любой острый металлический предмет |
 | Более 50% поломок электроутюгов происходят из-за неисправности термопредохранителя. Он размыкает электрическую цепь, если температура подошвы превышает предельно допустимую. Дефект лечится заменой детали, для чего придется полностью разобрать утюг. Целостность предохранителя проверяется мультиметром |
 | Поломка трубчатого электронагревателя часто приводит к тому, что утюжок не нагревается. Так как ТЭН встроен в подошву, его замена по финансовым затратам сопоставима с покупкой нового утюга. Чтобы проверить целостность детали, нужно разобрать гладильный прибор и прозвонить ТЭН мультиметром (см. фото). Если нагреватель исправен, его сопротивление должно быть в пределах 20–45 Ом. Обрыв цепи означает, что нагреватель вышел из строя |
Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:
Утюг включается, но не греет
Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.
Проверяем исправность ТЭНа

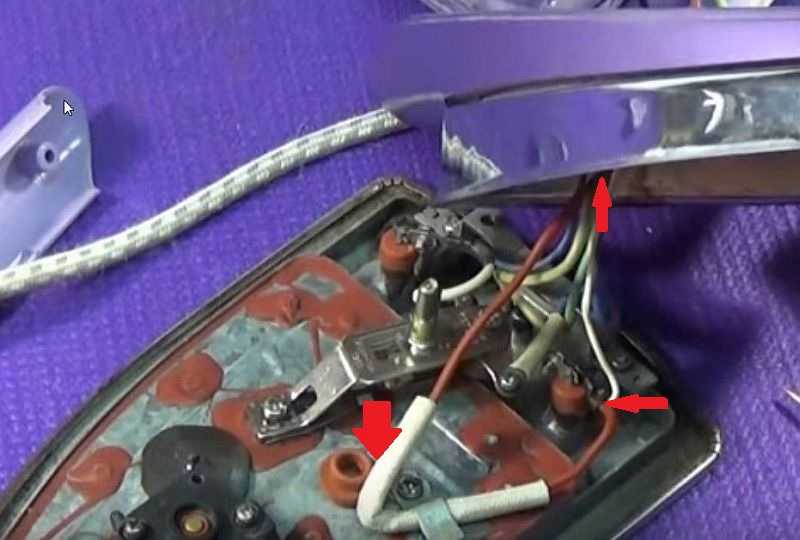

Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.

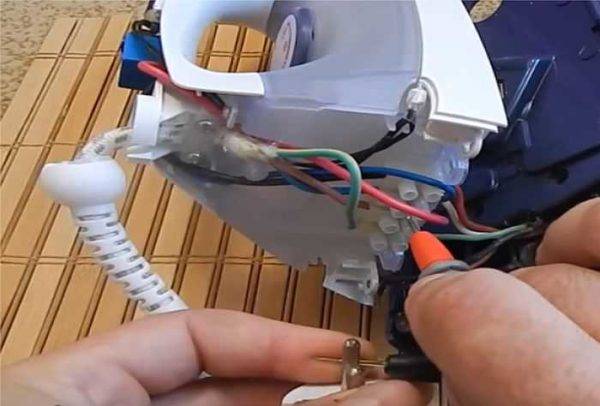

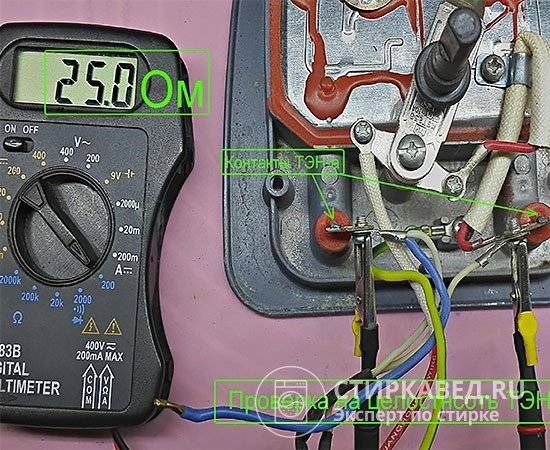

Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.
Проверяем исправность терморегулятора
Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.
Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам
Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).
Диагностика неисправностей
Со временем парогенератор может не подавать пар и этим неполадки не ограничиваются. Получить о них информацию поможет осмотр. Диагностировать проблему можно по таким признакам:
- не регулирует давление;
- пар неправильной температуры;
- трудности с нагревом воды;
- не отключается индикатор уровня воды;
- не поступает в прибор напряжение;
- протекание воды и прочее.
На перечисленные проявления нужно сразу реагировать, они сразу бросаются в глаза. Такая информация поможет отремонтировать парогенератор своими руками. Чтобы проверить аппарат, воспользуйтесь специальным оборудованием. С простыми поломками можно обойтись мультиметром или паяльником.
Приступаем к ремонту
Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, пассатижи:
- Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.
После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.

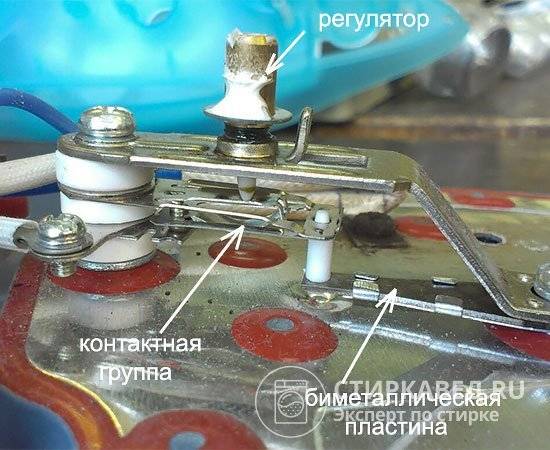

Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.
Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить наждачкой нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.
Осмотр контактов терморегулятора
2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.
Диагностика нагревательного элемента
Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.
3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.
4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.
Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета
Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.
5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.
Возможно, Вас также заинтересует статья, ремонт блендера своими руками.
О том, что делать, если не греет микроволновка, читайте здесь.
А в этой статье Вы можете узнать, как выбрать гладильную доску.
Утюг Saturn из Китая
Считается, Сатурн покровительствует субботе. Любые начинания из рук вон плохо идут, получаются уродливым, некрасивым. Сатурн внешним видом удался, функция самоочистки работает плохо. Забегая вперед, скажем: внутри из бачка в камеру нагрева ведет отверстие, прикрываемое трехходовым ниппелем. Функция самоочистки соответствует верхнему положению, проток жидкости максимальный. Практически неработоспособно. Приведем руководство по проведению процедуры:
Выставить нагрев регулятором максимальный.
Рычаг расхода пара поставить на нуль.
- Поставить утюг вертикально, включить в розетку.
- Подождать, пока погаснет индикатор (управляется общим реле с нагревательным элементом, лампочку в основании ручки отлично видно на фото).
- Выключить утюг из розетки.
- Над ванной расположить утюг горизонтально.
- Выставить рычаг подачи пара в максимальное положение (на фото – капельки).
- Подождать, пока вода, пар стекут.
Вода, пар из дырочек политься отказались, после разборки оказалось: 6 из 19 отверстий фэйковые. Другого слова не приходит на ум. Выполнены в одном стиле, площадью бойлера перекрываются только передние 13. Фото подошвы прилагается, можно рассмотреть нужное.
Встала задача понять, почему именно не работает режим самоочистки. Является ли неисправностью. Начинаем разбирать утюг!
Утюг не включается
Если утюг не включается и не греет, вероятная причина возникновения неисправности – износ шнура и выход предохранителя из строя.

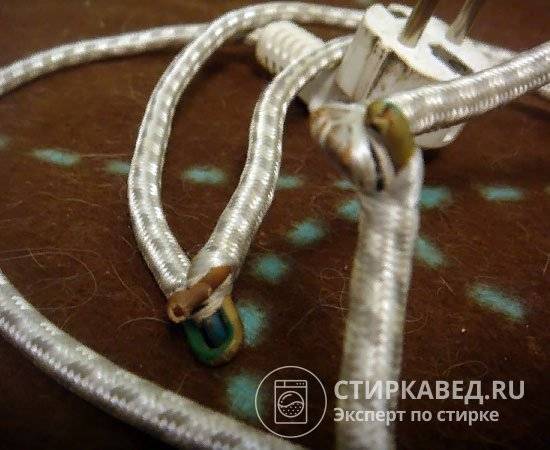

Износ шнура
Иногда дефект можно увидеть визуально – обмотка кабеля истирается, перекручивается, провода видны через плетение, нарушается их изоляция.
Чтобы исключить или ликвидировать эту неисправность, следует:
- Добраться до контактов, открутив крепёжные болты и сняв заднюю панель.
- Обрезать повреждённый участок (если дефект виден визуально и позволяет длина шнура). Зачистив контакты, необходимо подключить обратно остаток кабеля и проверить, начала ли греться подошва.
- При отсутствии внешних повреждений следует прозвонить шнур мультиметром, и при отсутствии сопротивления заменить его на новый.
Если кабель исправен – необходимо снять корпус, чтобы добраться до подошвы и ключевых узлов прибора.

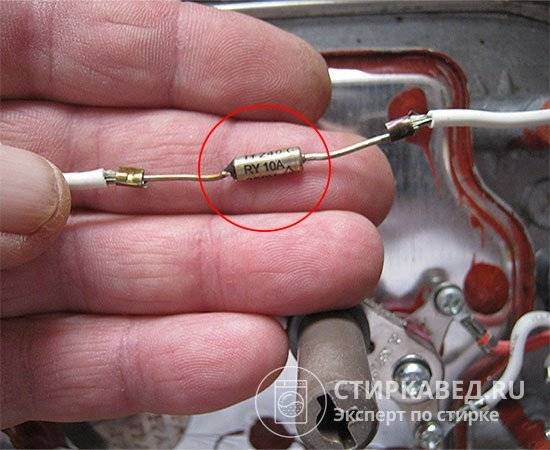

Сгорел термопредохранитель
Если шнур в порядке, причиной неисправности может служить вышедший из строя термопредохранитель. Этот элемент встроен в цепь и служит для защиты прибора. Если температура поверхности ТЭНа превышает допустимое значение, предохранитель сгорает. Элемент размещён рядом с терморегулятором, часто скрыт слоем изоляции.
Чтобы проверить работоспособность термопредохранителя, необходимо замерить его сопротивление. Если значение, которое покажет омметр будет нулевым, элемент неисправен.
Основные детали
Устройство для пайки производится из медного стержня. Нихромовая спираль нагревает прибор
Важно, чтобы тепло сразу передавалось от нагревательного элемента жалу — так называют стержень с наконечником клиновидной формы. Он вставляется в трубку из стали, которая обматывается стекловидной тканью или слюдой. На слюду наматывается проволока, которая служит нагревательным элементом
Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом. Дополнительно пережимают в точке сцепления
На слюду наматывается проволока, которая служит нагревательным элементом. Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом. Дополнительно пережимают в точке сцепления.
Перечисленные элементы расположены в металлическом корпусе. Он может быть изготовлен двумя способами: сварен из двух частей или сооружён из двух кусочков металла.
Накладными кольцами выполняют фиксацию корпуса на металлической трубке. После подачи электрического тока он распределяется из нихрома на спираль, а после этого тепло поступает к жалу.
Для паек маломощных диодов специалисты советуют использовать электрический ток мощностью до 12 Вт. Крупногабаритные детали и толстые соединительные провода нужно паять более мощными устройствами. Подойдёт паяльник мощностью от 40 до 60 Вт. Сложные по конструкции и проходимости тепла детали паяют приборами мощностью от 100 Вт.
Проверка электронагревателя
Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.
Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.
В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.
Шнур питания
Отказ кабеля питания – довольно распространенный вид поломки. При таком повреждении утюг может вообще не загореться или работать урывками, подошва может плохо нагреваться. Кабель может гнуться, скручиваться, при изгибе повреждена изоляция, некоторые провода могут быть полностью или частично изношены. Если есть такое повреждение, лучше всего заменить кабель, независимо от того, причина это или нет. В любом случае все места с поврежденной изоляцией необходимо утеплить.
При обнаружении каких-либо повреждений любой ремонт утюга начинается с осмотра кабеля. Чтобы точно определить, нормально это или нет, нужно поиграть. Для этого достаточно снять заднюю крышку. Клеммная колодка, к которой подключен кабель, будет доступна. Вам понадобится тестер или мультиметр. Переводим в режим набора, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это означает, что резьба цела.
Проверить целостность кабеля питания
Цвет изоляции жил может быть любым, но желто-зеленый обязательно заземление (это необходимо проверить, установив щуп на небольшую металлическую пластину внизу вилки). Два других подключаются к контактам вилки. Здесь один из этих двух проводов должен соединиться с контактом, к которому вы прижали щуп мультиметра. Повторяем ту же операцию с другой булавкой.
Для полной уверенности в работоспособности кабеля необходимо при компоновке его скручивать / скручивать. Особенно в местах, где есть проблемы с изоляцией. Если скрип таких действий прекратился, лучше заменить трос. Его также необходимо заменить, если один или оба контакта не звонят. Возможно, вам повезет, и вам больше не понадобится ремонт железа.
Проверка предохранителя
Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.
Ремонт утюга: предохранитель и его прозвонка
Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.
Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.
Проблемы с терморегулятором
Это терморегулятор на утюге
К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.
Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.
Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.
Терморегулятор с другого ракурса
Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.
Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.
Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.
Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.
Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки.
