Разновидности групп безопасности и принцип выбора подходящей модели
Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.
Рычажные модели
Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:
- горизонтально расположенный рычаг устанавливают вертикально;
- прямое соединение со штоком приводит в действие пружинный механизм;
- пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.
Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.
Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.
Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.
Модели без рычага
Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.
Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.
Узлы безопасности для больших водонагревателей
На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.
Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой
Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом
Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.
Модели оригинального исполнения
Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.
Различие по маркировке корпуса
Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.
На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.
Другие типы клапанов
Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.
Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.
Где ставить предохранительный клапан в водонагревателе
По очевидным причинам, о которых будет рассказано дальше, установка защитного клапана осуществляется только на вводе холодной воды в бойлер. Связано это с двумя основными причинами. Во-первых, таким образом, получится избежать утечки воды в общую магистраль (когда вода в ней отсутствует). Во-вторых, не допустить взрыва водонагревателя при расширении воды.
Многие почему-то путают предохранительный клапан с обратным, и устанавливают только лишь его на вводе воды в бойлер. Это грубейшая ошибка при монтаже и подключении водонагревателя, которая может привести к взрыву накопительной емкости или к поломке сантехнических изделий.
Основная функция обратного клапана, это не допустить утечку воды из бойлера, в то время как предохранительный клапан, предназначен именно для сброса лишней жидкости.
В тоже время не рекомендуется устанавливать только один предохранительный клапан. Часто распространённой проблемой защитных клапанов, является их протечка. Поэтому, в обычном порядке, перед предохранительным клапаном ставится обратный клапан, и всё это обвязуется съёмными кранами, чтобы можно было осуществлять комплексную проверку или ремонт оборудования.
Должна ли капать вода из предохранительного клапана
Если вода в водонагревателе нагревается, то, соответственно, она расширяется. А поскольку деваться ей некуда, то её излишки будут выходить через предохранительный клапан. Поэтому, да, нормальное состояние защитного клапана, когда вода нагревается, это сбрасывать её некоторое количество из накопительной емкости.
При этом неисправный клапан при нагревании воды может не пропускать воду или наоборот, сильно протекать, если вода холодная. В таком случае нужно заменить предохранительный клапан на новый. К сожалению, проверить работу защитного клапана можно только в тот момент, когда вода в бойлере нагрелась свыше 60 градусов.
Итак, что мы имеем:
- Предохранительный клапан нельзя заменить обратным клапаном;
- Установку защитного клапана необходимо осуществлять на вводе холодной воды в бойлер;
- Для удобства обслуживания, необходимо предусмотреть установку запорных кранов перед и после клапана;
- Лучше будет перестраховаться и всё-таки поставить обратный клапан перед предохранительным. Это позволит избежать утечки воды из водонагревателя, если предохранительный клапан выйдет из строя;
- Обязательно при покупке, уточните, имеет ли предохранительный клапан, также и функцию обратного клапана.
Никогда не отказывайтесь от установки предохранительного клапана в водонагреватель.
Он выполняет практически такую же службу, как и группа безопасности на котле. Но если в закрытой системе отопления обязательно устанавливается расширительный бак, то вот при обвязке водонагревателя он отсутствует, поэтому увеличенной в объёме воде некуда уходить, только как через предохранительный клапан.
Особенности трехходовых аварийных клапанов
Предохранительные трехходовые клапаны для конструкции отопления используются в обогревательных системах при низких температурах в контуре.
Конструкция предусматривает наличие трех отверстий, где одно входное, а другие два – выводящие. Внутренние потоки регулируются заслонкой в форме шара или штока, а распределение жидкости осуществляется вращениями.
Клапан отвечает за то, чтобы все области контура были разграничены, плотность потока равномерно распределялась по всем зонам, температура нормализовалась.
Трехходовой клапан
При наличии системы теплого пола по напольному контуру нельзя пустить слишком горячий поток, потребуется его смешать с остывшей жидкостью, что обеспечивает трехходовая модель.
Работа происходит под контролем температурного датчика, который ставят в низкотемпературный контур. Тогда при отклонениях срабатывает механизм затвора, впускающий или ограничивающий выход жидкости из обратных труб.
Важна ли нормальная работа водонагревателя
Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана
Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды
До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза
Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление. Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.
Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию
Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.
Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме.
Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.
Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!
Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.
- Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
- Также он предотвращает обратный ход воды в трубопровод.
- Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
- А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.
Как выбрать и установить
Без установленного предохраняющего механизма водонагреватель не будет работать исправно.
При постоянном объеме внутри накопительной емкости повышение температуры вызовет рост силы воздействия. Достигнув значения, которое превысит уровень напора сети центрального водоснабжения, она начнет выталкивать горячую жидкость через водопровод. Если не открывать кран горячей воды, нормальное давление внутри резервуара будет регулироваться выбросом ее в патрубок с холодной. Водонагревательное оборудование потратит электроэнергию впустую.
Предлагаем ознакомиться Предохранительный клапан для водонагревателя капает вода
При снижении напора в водоснабжающей системе (снижение нагрузки на водонапорных станциях ночью, авария, ремонтные работы) подводящая труба окажется пустой. Горячая вода из накопительного бака водонагревателя выльется через опустевший патрубок. У моделей без автоматического регулирования работы электрического нагревателя (или с неисправно работающей автоматикой) ТЭН будет греть вхолостую, что приведет к его перегоранию.
Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.
Пример установки
Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.
Схема установки предохранительного клапана для бойлера
Установка предохранительного клапана после тройника
Собственно, это все нормальные варианты.
Основные виды поломок водонагревателей
Схема всех составляющих безопасной эксплуатации водонагревателей Основные виды поломок водонагревателей следующие:
- Сильно шумит — первый признак наличия накипи на ТЭНе. Шум создается в результате того, что изначально приходится прогревать налет извести, а потом уже воду. В такой ситуации происходит перерасход электроэнергии. Если проблему не устранить, то вскоре ТЭН выйдет из строя.
- Наличие накипи на внутренних элементах. Первый признак такой проблемы — ржавая вода. Достаточно проводить плановую чистку внутренних элементов.
- Не греется вода — свидетельствует о неисправности ТЭНа. Решением будет замена нагревательного элемента.
- Перегревается вода — говорит о том, что термостат не выполняет свои функции. Деталь ремонту не подлежит, а требует замены.
- Бьется током. Проблема появляется в случае пробоя напряжения на корпус, если повреждается оболочка ТЭНа и нагревательный элемент начинает контактировать напрямую с водой. Для решения достаточно заменить ТЭН.
- Утечка воды из бака. В основном возникает при повреждении накопительной емкости коррозией. Следует заменить износившуюся емкость, а вот если течь наблюдается из-под пластиковой крышки, то бойлер подлежит полной замене.
- Не включается или не отключается прибор. Чтоб установить причину этой проблемы, нужно будет провести диагностику устройства.
Чтоб произвести мелкий ремонт, который включает в себя замену внешних деталей, достаточно прочесть инструкцию водонагревателя и можно приступать к работе. Но если проблема кроется внутри устройства, то лучше не проводить эксперименты и обратиться в сервисный центр для получения квалифицированной помощи.
Принцип работы предохранительного клапана
Работает устройство по предельно простому принципу. Под давлением воды из трубопровода тарельчатый клапан отжимается, из-за чего наполняется бак водонагревателя. Как только бак заполнится и внутреннее давление в нем станет выше наружного, этот клапан закроется. В дальнейшем, когда вода постепенно будет расходоваться, ее запасы будут постепенно пополняться.
У другого клапана пружина уже мощнее и предназначена для более высокого давления в баке нагревателя (а оно обязательно начнет расти по мере нагревания воды). Как только давление достигнет предельно допустимого значения, пружина сожмется и откроет отверстие – в него (отверстие) сольются излишки жидкости. В результате давление будет выровнено до нормы.
Видео – Клапаны-предохранители
Как правильно подключить бойлер к водопроводу ?!
Ранее мы уже рассматривали рассказывали как правильно подключить бойлер. Подробное руководство на эту тему вы можете увидеть здесь
Конструкция и принцип действия устройства
Для начала детально разберем устройство и принцип функционирования предохранительного клапана.
Устройство предохранительной арматуры
Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.
Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.
Принцип работы приспособления
Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.
Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.
Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении показателя давления.
Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

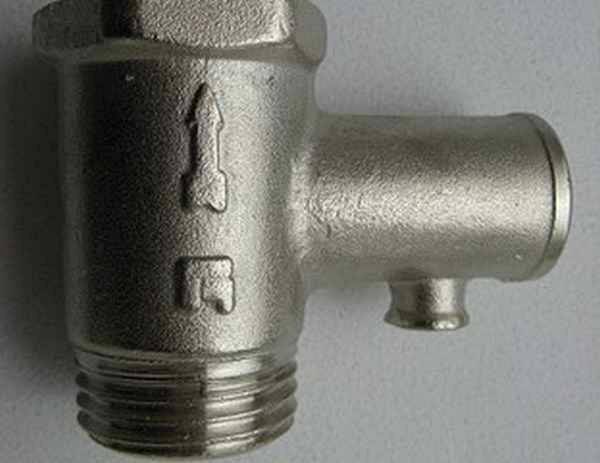

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.
Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.
Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.
Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта сливать воду можно и другим способом, например, откручиванием патрубков подачи воды.
Почему недостаточно монтажа обратного клапана?
Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.
Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой обратный клапан, что строжайше запрещено инструкцией.
Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.
Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.
При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.
Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.
Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.
Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все действия по установке должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.
Установка. Куда ставить?
Дабы бойлер работал без проблем, установка предохранительного клапана – необходимость. Многие производители комплектуют водонагреватели фирменными клапанами. В случае если его нет, необходимо купить. Выбирать надо, исходя из допустимого давления. Эта информация указывается в инструкции.
Монтаж выполняется, как с использованием переходников, так и без них. Придется следовать определенным правилам.
Элемент обязательно ставится на трубе, подающей воду в бойлер, на месте, где она попадает в емкость.
Правильное размещение клапана – между запорным краном и емкостью. Когда резьба соответствует, то он накручивается на патрубок емкости, а потом на него накручивается кран.
Монтаж элемента осуществляется исключительно с учетом направления стрелок. Каждое соединение обрабатывается герметиком.
Резьба затягивается плотно во избежание протеканий в будущем. Но слишком напирать не стоит, так как можно сорвать резьбу или повредить корпус из бронзы.
Установка предохранительного клапана для бойлера не всегда проходит по одному алгоритму, так как водонагреватели отличаются друг от друга, как и клапаны. Многие модификации оснащены регулятором срабатывания. Они реагируют на уровень давления. Регулируются по принципу ослабления/подтягивания прижимной пружины. Нужно понимать, что все системы и механизмы регулируются в процессе производства, и не стоит принимать самостоятельные попытки отрегулировать.
Дабы проверить качество установки клапана — набирается вода. При появлении течи можно попытаться слегка затягивать резьбу, пока не перестанет капать. Если течь сильная, придется переделывать.
Профессиональные рекомендации по установке
Чтобы бак занимал меньше место, его лучше подвешивать под потолком. Но расстояние до потолка должно оставаться не менее 10 см. И можно было бы легко дотягиваться до панели управления.
К баку подводятся трубы, но присоединение к ним лучше сделать через гибкую подводку, при этом с максимально большим внутренним сечением гибкого шланга, чтобы не препятствовать хорошему напору в точке разбора воды.
Для регулярного слива воды из бака, например, на зиму на не отапливаемой даче, лучше установить отдельный сливной кран. Слив воды через штуцер малого сечения может занять значительное время и повысить вероятность его залипания от отложения солей. Схема установки следующая:
- сначала на входной патрубок устанавливается тройник;
- в тройник снизу устанавливается предохранительное устройство;
- к нему подключается гибкая подводка воды;
- в тройник сбоку устанавливается шаровой кран;
- на шаровой кран устанавливается штуцер с ёлочкой для присоединения шланга, для слива воды в дренаж.
Вокруг бойлера должно оставаться свободное место около 0,5 метра для его обслуживания.
На штуцер можно надеть прозрачный шланг для отвода капели в дренаж. Прозрачность позволить контролировать проходимость шланга, в котором тоже могут откладываться соли.
Как проверить исправность?
Проверить исправность можно, включив водонагреватель (кран с горячей водой при этом не открывать) ждать полного нагрева воды до предельно возможной температуры. Спустя время из предохраняющего защитного механизма должна капать лишняя вода.
Клапан не сработает, если:
- неисправен кран горячего водоснабжения (давление будет сбрасываться через него);
- термостат установлен на 30-40⁰ С (вода не будет прогреваться до той степени, чтобы напор внутри резервуарной емкости достигло допустимой отметки);
- рабочее давление клапанного устройства защиты высокое, не соответствует производительной мощности водонагревательного оборудования (максимально допустимое давление в емкостном резервуаре не будет достаточным, чтобы сработал предохраняющий клапанный механизм. Может иметь опасные последствия).
Вода из клапанного устройства должна периодически отводиться. Если этого не происходит и все перечисленные случаи исключены, неисправен сам предохранитель. Его нужно заменить на новый, предварительно проверив его работоспособность.
Предохранительный механизм должен устанавливаться на водонагревательном оборудовании для обеспечения долгой, бесперебойной, безопасной работы устройства. Следует выбирать наиболее подходящий по всем конструктивным и функциональным параметрам вариант, иначе его деятельность будет неэффективной, и даже опасной. При этом необходимо периодически проводить проверку его исправности, примерно один раз в месяц. При обнаружении неисправности нужно заменить неработающий клапан на новый.
Очень опасно его самостоятельное усовершенствование, замена обратным клапанным механизмом. Это приведет к неприятным последствиям, из-за которых, вполне вероятно, придется заменить приобретенный водонагреватель новым.
Порядок подключения водонагревателя
После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.
Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.
Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.
Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.
Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.
Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.
Альтернативный способ монтажа обратного клапана
Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан не может уже корректно работать. Он постоянно остается открытым.
Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.
Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.
При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.
Подробнее об этом методе монтажа можно узнать из видеоролика.
Советы по эксплуатации водонагревателя
Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.
Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя , указывается, как функционирует механизм принудительного открывания клапана.
Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.
Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.
Постоянно капает вода – что делать и как исправить?
Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:
- неправильная настройка клапана;
- чересчур высокое давление в системе холодного водоснабжения.
Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.
Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.
Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.
Выводы и полезное видео по теме
Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.
Еще раз о конструкции и принципе работы:
Несколько моментов, которые можно взять на заметку:
Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.
Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.
Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь – спрашивайте совет у наших экспертов в блоке .
Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями – пишите, пожалуйста, свое мнение под этой статьей.
Регулировка
Предохранительный клапан для бойлера, регулировка
Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.
- Произведите полный монтаж, подключение и заполнение водонагревателя.
- Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
- Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
- Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
- Установите рабочий режим порядка 60о. Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.
Обслуживание
В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.
Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.
Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.
