Как сделать мангал из газового баллона, бочки, трубы

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем 3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

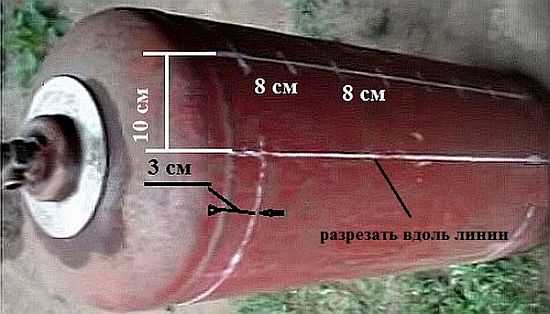

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.

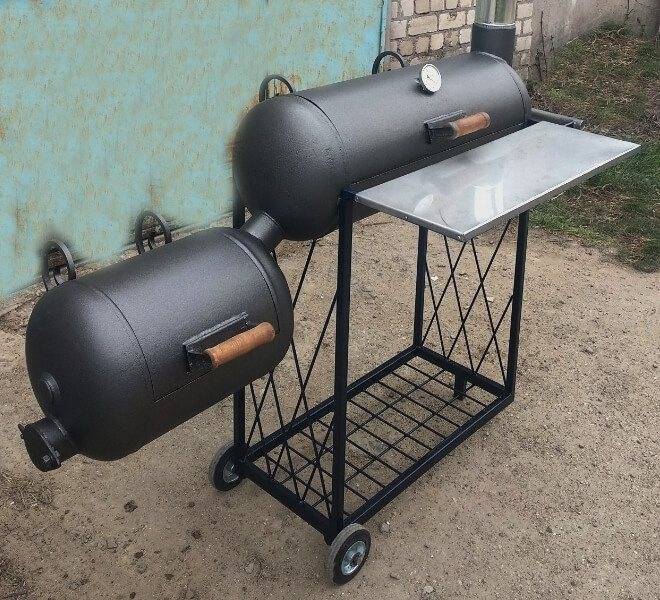

Конструкции из двух баллонов: 50 и 27 л

На мангале из двух газовых баллонов копчение происходит горячим способом. Продукты помещают только в основной 50 л баллон-жаровню либо в обе емкости. Летом угли в большом баллоне держат жар более суток. Если этого времени достаточно, для копчения задействуют обе емкости. Если нет – в жаровню периодически добавляют угли из баллона поменьше, который служит только топкой.

27-литровую емкость можно устанавливать как горизонтально, так и вертикально. В первом случае, пока в большом баллоне происходит копчение, на малом можно жарить шашлык. Во втором варианте получается печь для казана.

Особенности изготовления коптилки из двух баллонов

Изготовление коптильни из двух баллонов производят аналогично предыдущему варианту с такими уточнениями:

Дымоход приваривают к жаровне. Встречаются конструкции, с трубой, установленной вместо вентиля, выше него, на цилиндрической поверхности. Оптимальным вариантом, дающим лучшую тягу, считается место установки на днище, в его верхней точке. Он самый трудоемкий, однако, обеспечивает качество работы приспособления.

• Для возможности готовить в казане одно днище 27 л бака срезают. Вместо него монтируют накладку для печи с кольцами или просто ставят казан. К полученной из днища крышке приваривают ручку.

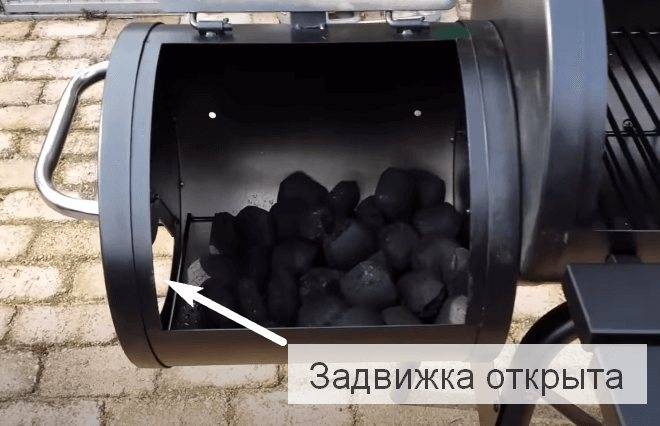

• Между баллонами и вверху трубы не забывают установить заслонки.

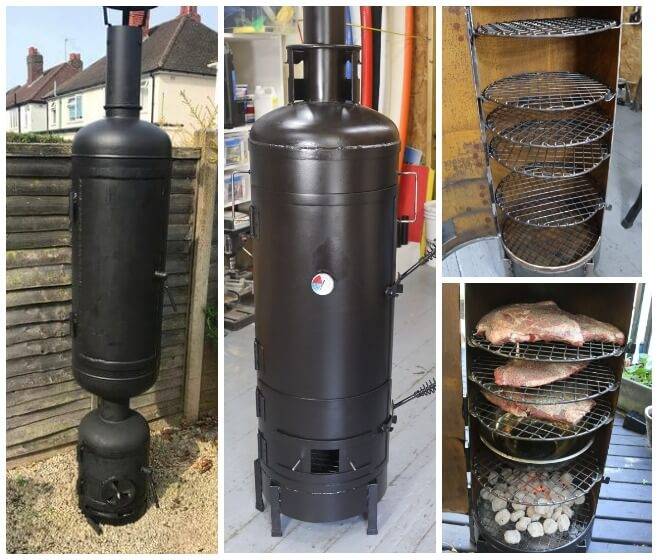

Вертикальная коптильня из газовых баллонов своими руками

Но на этом инженерная мысль не остановилась. Громоздкую конструкцию решили сделать более компактной, поставив вертикально. Теперь даже ножки не нужны. Правда, при этом затруднительно готовить шашлык, зато копчение пойдет полным ходом.

В этой схеме 27 л баллон-топка установлен на свой башмак-подставку, который срезать, как в предыдущих вариантах, не нужно. Над ним – 50 л емкость с трубой.

Пошаговая инструкция:

1. На обоих баллонах вырезают дверцы, совмещая с установкой петель.
2. Прорезают отверстия для соединения между собой и трубы.
3. К большому баллону с одной стороны приваривают трубу. С другой устанавливают регулятор-заслонку.
4. Сваривают две емкости через отрезок трубы.
5. Устанавливают решетки.

Делаем жаровню из металлического баллона

Для дачного использования зачастую недостаточно обычного мангала. Своими руками из газового баллона возможно изготовить барбекю. Для этого необходимо следовать пошаговой инструкции, при этом случае получится красивое, качественное изделие.

1. Петли для крепления крышки к корпусу можно приварить до начала резки, тем самым они устанавливаются ровно, без перекосов по отношению к верхней части. Крепление крышки к корпусу производится металлическим прутком.
2. Ограничитель должен быть установлен на задней стороне мангала для предотвращения полного опускания крышки. Так будет удобно закрывать и открывать приспособление во время использования.
3. Отверстия поддувала можно высверлить, но гораздо быстрее будет нарезать их шлифовальным инструментом. Вертикальные прорези производятся по всей длине, отверстия для крепления шампуров высверливаются сверлом с необходимым расстоянием.

Жаровня

Ножки мангала можно изготовить самостоятельно различными способами, также представляется возможность использовать готовую подставку от старой швейной машины. Процесс жарки в ускоренном режиме подразумевает закрытую крышку, для отвода дыма необходимо смонтировать трубу. Барбекю из баллона изготавливается путем добавления к конструкции уголков во внутренней части, для крепления сетки или металлических прутков.

Процесс изготовления: инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

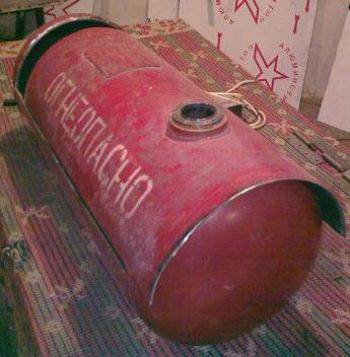

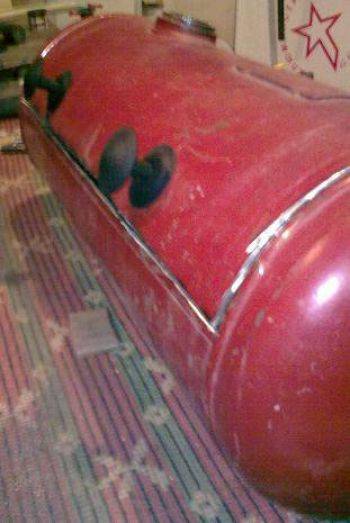

1. На фото изображен стандартный баллон на 50 литров – это оптимальный размер для изготовления мангала из газового баллона. Вы сможете без труда переворачивать угли и за раз делать большие партии еды. В качестве альтернативы можно взять баллон с большим объёмом, но меньше брать не стоит.
2. Боковые стенки рекомендуется оставить, тогда ветер не сможет раздувать угли при жарке мяса. Рекомендуется резать металл прямо по шву.
3. Под швами вы обнаружите базирующие кольца. Их устанавливают на фабрике по производству баллонов для правильной стыковки днища и корпуса. Не нужно их прорезать, так как они в дальнейшем будут использоваться как полки для крышки.

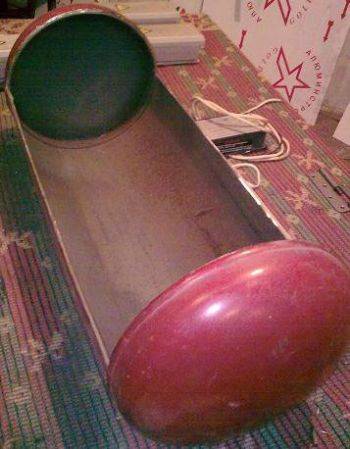

4. В итоге из одного баллона мы получаем два элемента мангала.

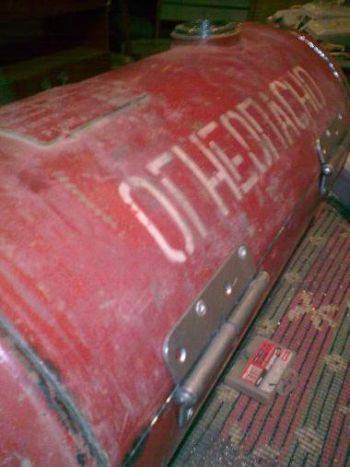

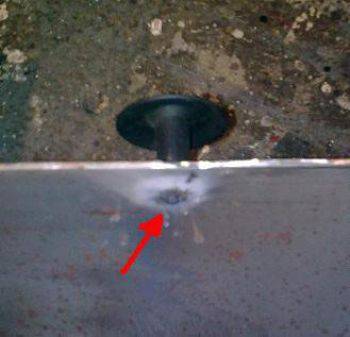

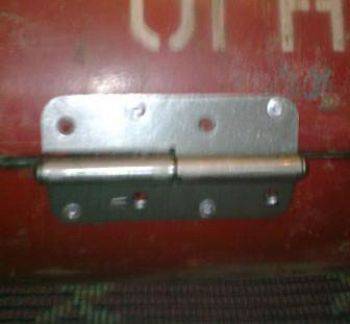

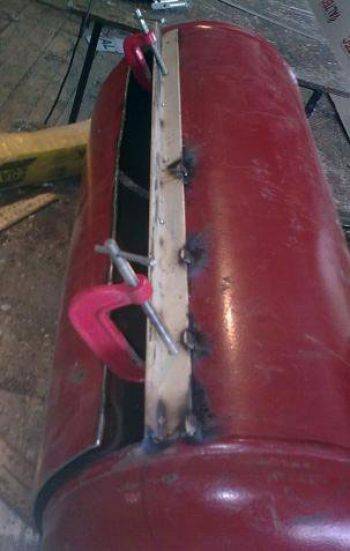

5. Следующий шаг – это установка петлей. В начале процесса их нужно закрепить на заклепки. Это делается для фиксации, поэтому заклепки могут быть алюминиевыми. После монтажа петли нужно обязательно приварить к баллону, так как крышка на одних заклепках не выдержит высоких температур и упадет.

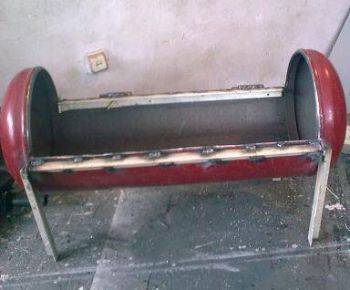

6. В итоге картина должна быть вот такой:
7. После варки даем металлу остыть. После этого можно приступать к изготовлению ручек мангала. Рекомендуется взять обычные металлические ручки, так как они дешевые и невосприимчивы к высоким температурам.
8. Есть вероятность, что от высоких температур металл баллона может повести. Чтобы предотвратить эту неприятность, нужно приварить уголок по периметру краев реза. На фото указан уголок размером 32*32. В работе помогут струбцины, так как они позволяют прижать уголок к корпусу практически без зазора. В дальнейшем уголок будет служить опорой для решетки или шампуров. Приваривается элемент внутри корпуса рядом с петлями.

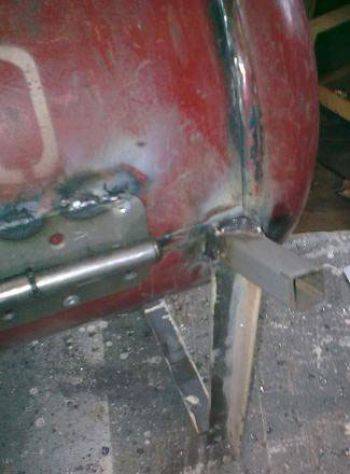

9. Далее занимаемся ножками. Описание их конструкции и особенностей есть в отведенном разделе статьи. Сейчас наша задача – сделать короткие основания, чтобы в дальнейшем их можно было увеличивать до необходимой высоты.
10. Следующий шаг – это приваривание петлей к корпусу и крышке мангала. Здесь нужно определиться, какой должна быть крышка. Если вы хотите, чтобы она не снималась, то петли нужно варить «друг к другу». В случае, когда крышку нужно снимать, петли варятся в одном направлении.
11. Выполняем варку ручек, после чего надежно закручиваем их.
12. На готовые петли надеваем крышку из верхней части баллона. Процесс выполняется одинаково, независимо от расположения петель.
13. Замеряем угол и длину, после чего делаем ограничители для крышки самодельного мангала.
14. Проверьте, не падает ли мангал в положении с открытой крышкой. Если устойчивость низкая, то ножки можно дополнительно скрепить металлическим уголком.
15. По всей длине корпуса необходимо просверлить отверстия. В первую очередь они нужны для обеспечения тяги и сгорания топлива. Также через отверстия будет выливаться вода, высыпаться уголь. Если вы решили установить несъемную крышку, то стоит позаботиться об отверстиях в корпусе до установки крышки. По бокам корпуса делаем надрезы для держателей шампуров – справится с этим болгарка.

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

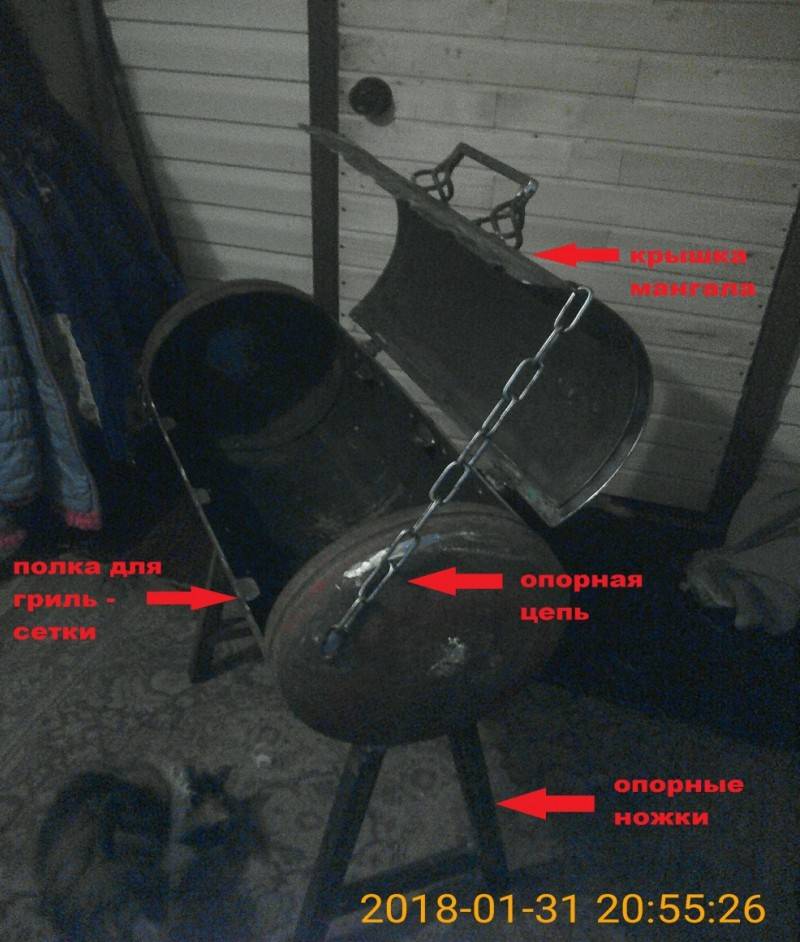

Места под шампура и гриль-сетки для барбекю

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

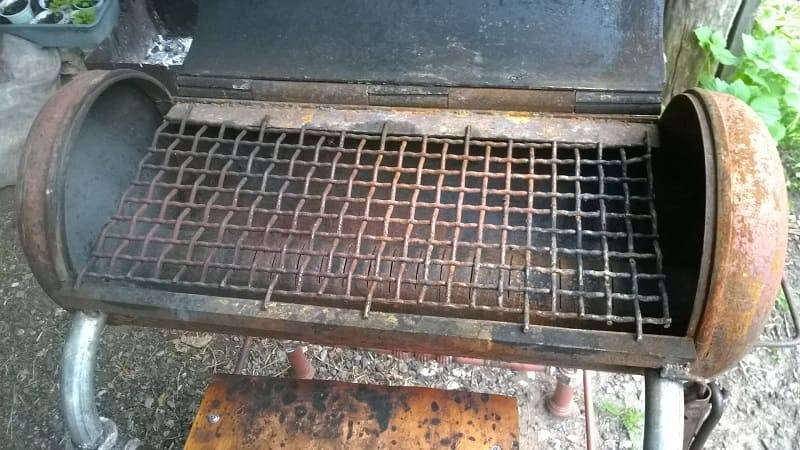

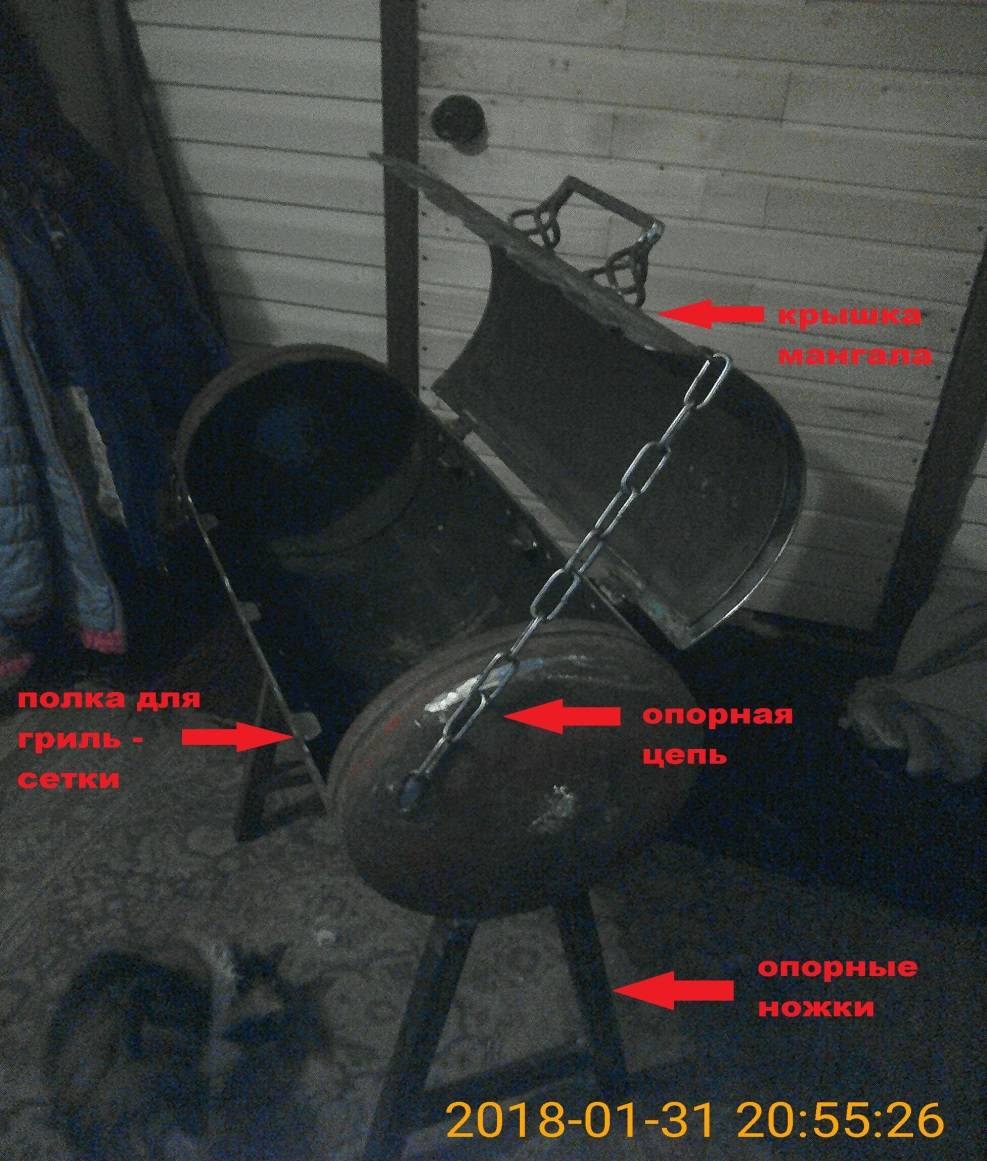

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

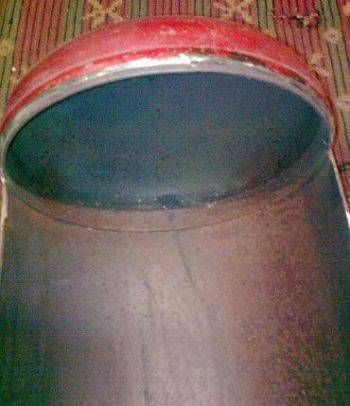

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

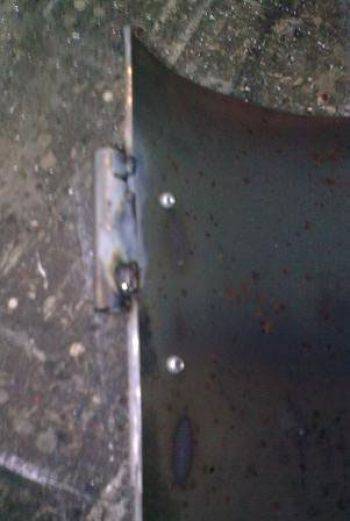

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

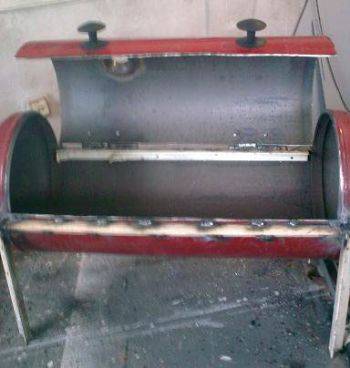

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Создание мангала

Подготовка баллона

Прежде чем начать изготовление мангала, нужно полностью опустошить газовый баллон. Все работы следует выполнять на улице, вдали от источников огня. Сначала необходимо открыть вентиль и полностью выпустить газ. Проверить, что газ вышел, можно с помощью мыльного раствора. Нанесите его на выход вентиля. Если мыло пузырится, значит, газ еще выходит.

Когда убедитесь, что баллон пуст, переверните его — должен вылиться конденсат. Далее с помощью садового шланга полностью наполните баллон водой и оставьте на 2−3 дня. Эта процедура поможет удалить запах газа. Сливать воду лучше подальше от жилых помещений. Теперь ваш баллон готов к безопасной работе с ним.

Необходимые инструменты

Чтобы сделать мангал, вам потребуются следующие инструменты:

• сварочный аппарат;
• болгарка;
• дрель и сверло по металлу;
• заклепочный пистолет;
• разводной ключ;
• молоток;
• зубило;
• отвертка;
• перчатки;
• защитные очки.

Этапы работы

1. Размечаем баллон. Нанесите мелом на баллон линии разреза под крышку и шампура, отметки для ножек.
2. Распиливаем баллон. Отнеситесь к этому этапу очень ответственно, потому что от качества распиливания зависят эксплуатационные характеристики и то, как будет выглядеть ваш мангал. Перед распилом разводным ключом полностью открутите вентиль или срежьте его болгаркой, поливая при этом водой, чтобы предотвратить случайное возгорание от искры остатков газа. Далее, используя болгарку, сделайте разрезы по намеченным мелом линиям.
3. Прикручиваем крышку и ручки. Легче всего прикрепить крышку петлями. Для этого сначала фиксируем их заклёпками, далее привариваем к корпусу и крышке. Если петли не приварить, то от высокой температуры они могут просто отскочить, и тогда крышка отвалится. С обоих боков для удобного перемещения мангала можно прикрутить приобретенные в магазине металлические ручки или же просто приварить ручки из согнутой арматуры. Кому как больше нравится. Для открывания крышки прикручиваем к ней красивую ручку.
4. Привариваем ножки. В качестве ножек используем трубы или уголки, которые нужно распилить на 4 части длиной по 50−70 см и приварить к отмеченным линиям внизу баллона на одинаковом расстоянии друг от друга так, чтобы они образовывали прямоугольник. Кроме того, на концы ножек рекомендуется приварить квадратные металлические пластины, чтобы ножки не углублялись в грунт.
5. Делаем отверстия в корпусе для притока кислорода. Чтобы происходил процесс горения, требуется постоянный приток воздуха. Для этого в задней части корпуса необходимо высверлить примерно 10−15 отверстий диаметром до 16 мм. Можно их расположить в один ряд или выполнить в шахматном порядке.
6. По намеченным линиям делаем с помощью болгарки надпилы для шампуров.
7. Устанавливаем трубу для дымохода. В то место, где раньше был вентиль, можно установить трубу для дымохода. В качестве дымохода обычно используют простые водопроводные трубы.
8. Дополнительно на дно можно уложить несколько чугунных колосников. Обычно их используют для подачи воздуха в буржуйках или котлах. При горении углей они создадут дополнительную вентиляцию воздуха. Кроме того, раскаленные колосники позволяют дольше сохранять жар углей.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Остальные конструктивные изменения

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.

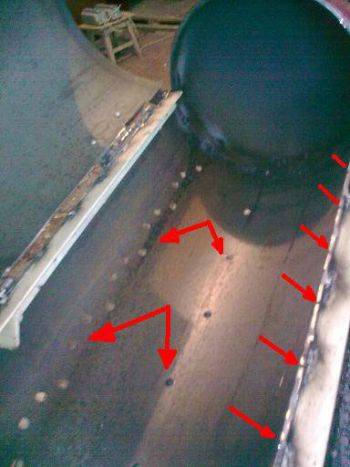

Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.

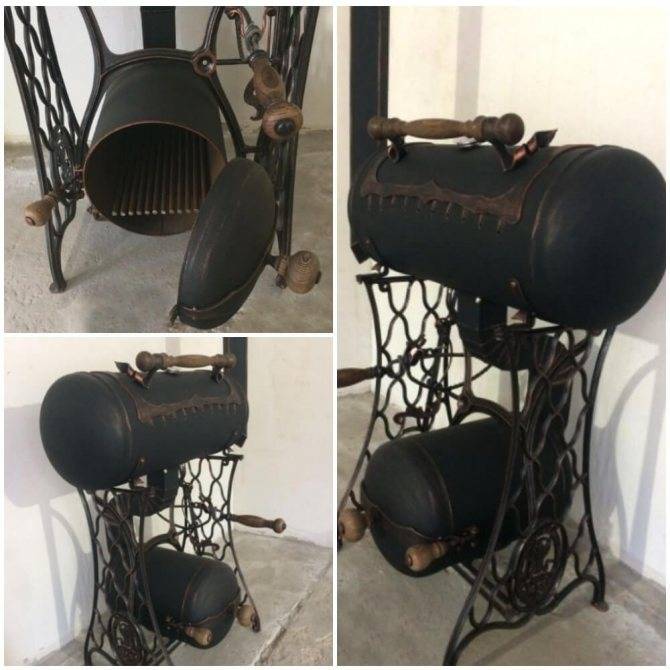

Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

• на крышке;
• сбоку, с врезкой в отверстие для крана;
• рядом с крышкой в цилиндрической части.

Барбекющница из газового баллона с боковым дымоходомИсточник es.decorexpro.com

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

1. К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
2. На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
3. Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.

Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Мангал-барбекюшница из газового баллона в виде паровозаИсточник gyk.byxehog.ru.net

Из видео можно узнать, как создать мангал из газового баллона:

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.
