Устройство и принцип работы
Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.
Конструкция газового котла
Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:
- Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
- Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
- Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
- Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
- Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
- Вторичного теплообменника, обеспечивающего нагрев проточной воды.
- Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.
Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.
Принцип работы двухконтурного газового теплогенератора
Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.
Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.
Режим отопления
Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.
При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.
Режим ГВС
Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.
Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.
Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.
Плюсы и минусы
При обустройстве автономного отопления газовое оборудование становится оптимальным решением. Объясняется такой выбор его высоким КПД (90%), многообразием моделей и производителей, универсальностью использования, компактностью, легкостью в обслуживании и относительно быстрой окупаемостью.
Прежде чем решить, что лучше – одноконтурный или двухконтурный газовый котел, рассмотрим плюсы и минусы каждого из них.
Одноконтурных агрегатов
Основным плюсом данного вида оборудования является простота конструкции, поэтому в отличие от двухконтурного оно характеризуется более высокой надежностью и меньшим количеством поломок.
Работа не зависит от давления в системе водоснабжения. К преимуществам нужно отнести небольшую стоимость оборудования и отличную производительность.
Когда нет необходимости в горячей воде, то минусы практически отсутствуют, но тогда снижается универсальность и функциональность.
Если для комфортного проживания потребуется обеспечить доступ к горячей воде, то возникнет необходимость в покупке и установке дополнительного оборудования. Как следствие, увеличится площадь для его размещения и придется уже обустраивать котельную.
Двухконтурного котла

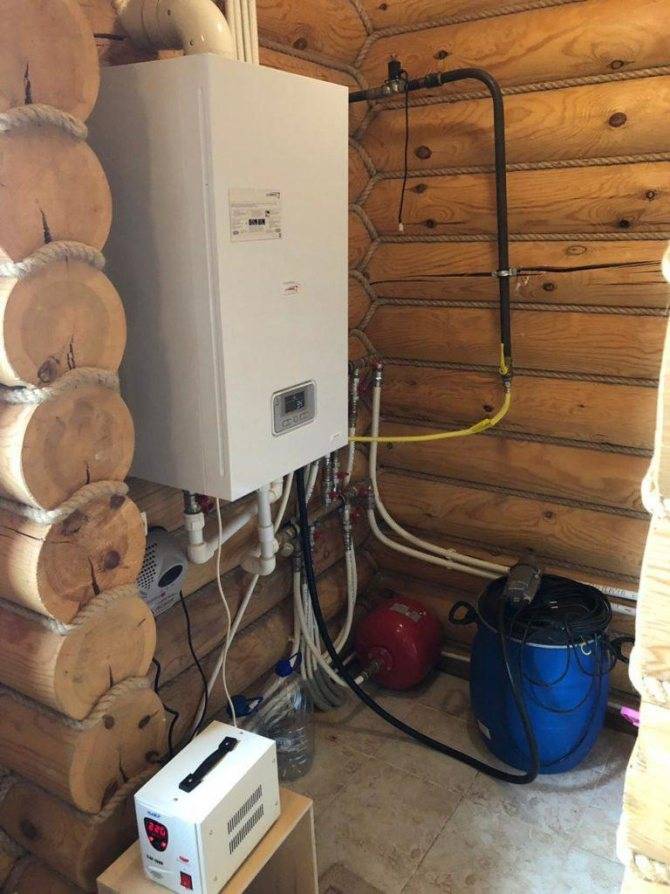

Такие устройства, как правило, обладают маломощные и компактны. Их можно монтировать не в отдельных специальных котельных, а например, в кухне или коридоре. Главное, чтобы статус помещения был как нежилой. Это препятствует установку в кухне — гостиной, к примеру.
На рынке существует огромное разнообразие двухконтурных газовых агрегатов.
Это позволяет выбрать вариант нужной мощности. При этом они достаточно неплохо вписываются в интерьер. Есть потребители, которые обеспокоены наличием шума при работе устройства. Однако, все волнения действительно напрасны. Громкость работы котла сравни с холодильником. Пройдет немного времени и дополнительные посторонние звуки будут в порядке вещей.
К дополнительным преимуществам 2х контурного котла стоит отнести возможность полной автономности. Стоит только выставить температуру, настроить время и включение и отключение котла будет происходить автоматически согласно заданным настройкам. Плюс устройство информирует о возникших неисправностях и производит аварийное выключение. Смотрим табличку ниже для удобства.
| Преимущества | Список недостатков |
| устройство компактное, занимает мало места | если семья больше двух человек, то готовьтесь к тому, что горячей воды будет не хватать |
| имеется отдельный контур для ГВС | температура воды не регулируется |
| в комплект поставки входит циркуляционный насос и мембранный бак | если давление холодной воды небольшое, то и напор горячей будет таким же |
| при одинаковых параметрах оборудование имеет более высокую мощность | при открытии крана несколько секунд течет холодная вода, и лишь потом горячая. К этому тоже нужно привыкнуть |
| легкость установки и подключения | поскольку обогрев помещения прекращается, когда включается система ГВС, то при длительном пользовании горячей водой температура в радиаторах отопления может заметно снизиться |
| возможность использования в теплое время года без включения отопления |
Однако вопросы с очередностью принятия водных процедур можно уладить. А в остальном, если следить за техническим состоянием и вовремя менять комплектующие, то оборудование прослужит долгие годы.
Какой котел лучше выбрать: сравнение отличий одноконтурных и двухконтурных моделей
От того, насколько правильно выбрано оборудование, зависит долговечность его эксплуатации, комфорт проживающих и затраты на отопление.
Когда встает вопрос, какой котел лучше, нужно обязательно учитывать его мощность. Чаще всего отталкиваются от того, что для обогрева 10 кв. метров требуется 1 кВт. Однако цифры эти усредненные, и прежде всего нужно учитывать теплопотери здания.
Габариты
По типу монтажа классифицируются на напольные и настенные. В напольном оборудовании используется объемный чугунный теплообменник. Хотя они служат дольше, чем настенные, однако имеют больший вес и габариты. К тому же их установка сложнее. Если говорить о характеристиках, то настенный вариант лучше, в то время как напольный проще, без сложной автоматики.
9 место — Buderus Logamax U072-24K: Характеристики и цена

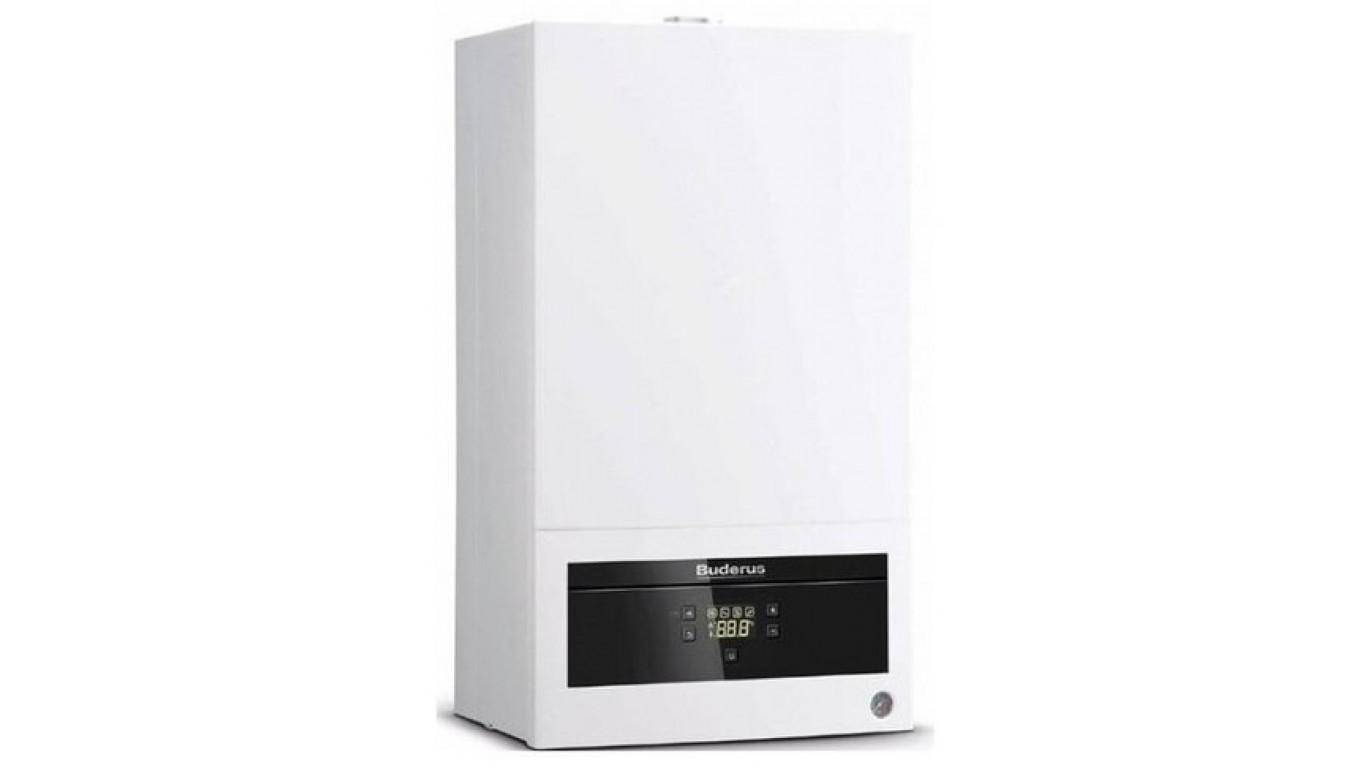

Buderus Logamax U072-24K
Заслуженное девятое место рейтинга занимает модель Buderus Logamax U072-24K. Данный газовый котел может похвастаться качественной сборкой, низким уровнем шума, а также функциональностью. В сумме со стабильной работой и высокой степенью безопасности он выделяется на фоне других.
| Тип отопительного котла | газовый, конвекционный |
| Количество контуров | двухконтурный |
| Тепловая мощность | 7.20 — 24 кВт |
| Отапливаемая площадь | 125 кв.м |
| Расход природного газа | 2.8 куб. м/час |
| Расход сжиженного газа | 2 кг/час |
| Размеры и вес | 400x700x299 мм, 31 кг |
| Цена | 37 319 ₽ |
Buderus Logamax U072-24K
Надежность
3.7
Удобство настройки
4.1
Качество сборки
4.1
Уровень шума
4.3
Функциональность
4.1
Итого
4.1
Виды
Сегодня разработано немало технологических решений в области теплотехники. Чтобы компетентно сделать выбор в пользу определенной модели, желательно понимать, чем одна модель двухконтурного котла может отличаться от другой. Разберем основные технологические нюансы подробнее.
Тип камеры сгорания
Это важный параметр, от которого будет зависеть стоимость оборудования и особенности эксплуатации. Увидеть конструктивные особенности двух основных конструкций вы можете на схеме:

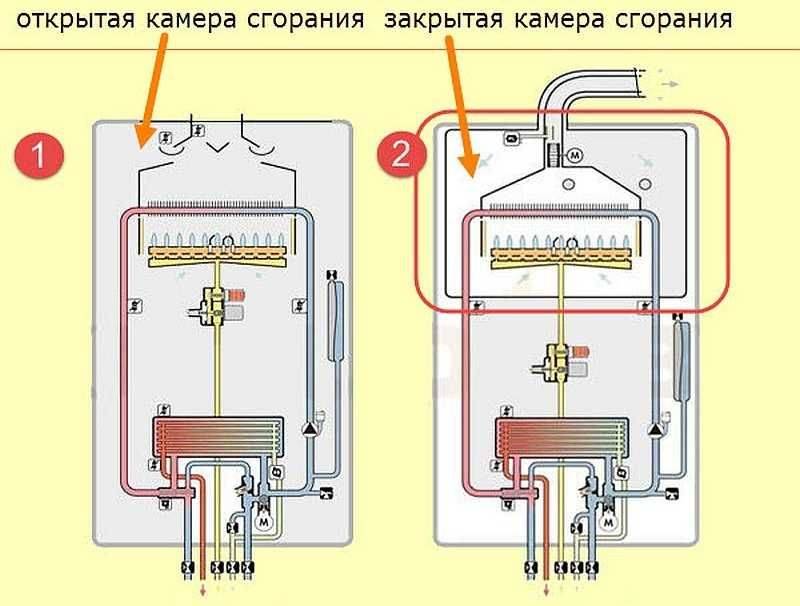

Разница в двух типах в том, как обеспечивается тяга: приток воздуха в зону горения и отведение продуктов сгорания в газообразном виде. Здесь существует два технологических решения:
- Открытая камера сгорания. В такое устройство попадает воздух из атмосферы. Выводится он через дымоходную трубу с помощью естественной тяги. Конструкция у котлов этого типа проще, а значит, и стоимость ниже.
- Закрытая камера сгорания предусматривает нагнетание воздуха с помощью специального вентилятора. Для таких агрегатов предусмотрен коаксиальный дымоход. Конструкция получается более сложной, стоимость отопительного устройства такого типа получается выше.
Для многоквартирных домов действуют строгие правила, которые регламентируют особенности устройства дымоходов. Да и соседям вряд ли понравится дым из дымоходной трубы устройства с открытой камерой сгорания.
Хоть котлы с закрытой топкой и дороже, но они гораздо лучше пригодны для установки в городской квартире. К тому же, затраты на правильную организацию дымохода и сбор всех разрешений сведут на нет экономию от установки устройства с открытой топкой.
Открытые камеры сгорания лучше подойдут для установки в частном коттедже.
Мощность котла
Чтобы котел был эффективен, он должен обладать достаточной мощностью. Нормативы предусматривают в качестве достаточной мощность в 1 кВт на 10 кв. м отапливаемой площади. Это значит, что котел с мощностью в 15 кВт сможет обеспечивать нормальное отопление в квартире, где площадь помещений не превышает 150 кв. м. Узнать мощность котла вы можете, заглянув в его техпаспорт.
Однако данный расчет является лишь прикидочным, он не учитывает целый ряд факторов. Поможет оценить необходимую мощность котла программа-калькулятор. Это удобная электронная форма, где в поля анкеты понадобится внести несколько параметров, необходимых для расчета. Сюда относится:
- Количество комнат в квартире.
- Количество окон.
- Тип стеклопакетов и оконных рам.
- Количество стен, выходящих на улицу.
- Нюансы, связанные с помещениями, расположенными выше или ниже (квартира это, отапливаемый подвал или не отапливаемое чердачное пространство).
Заполнив эти поля и нажав кнопку «Рассчитать», можно получить значение мощности котла, необходимое для полноценного отопления квартиры.
Возможности для регулировки
Чтобы в помещении было комфортно круглый год, нужно иметь возможность регулировки температуры теплоносителя в отопительной системе. Разные модели котлов, представленные сегодня в магазинах, имеют различные схемы управления:
- Наиболее простые схемы имеют только один режим работы. Такое устройство будет нагревать теплоноситель до строго определенной температуры. В стужу в комнатах, отапливаемых таким котлом, может быть слишком холодно, а в периоды потепления – жарко. Исправить ситуацию можно, только выключив котел.
- Двухрежимные котлы гораздо более совершенно подстраиваются под изменения температуры. В периоды потепления можно включить менее интенсивный нагрев. Двухрежимные котлы – наиболее оптимальное сочетание возможностей тонкой настройки и приемлемой стоимости.
- Наиболее дорогие варианты могут иметь три и более режима работы. Это повышает комфорт жизни в помещениях, отапливаемых такими котлами, но сложность устройства не способствует высокой долговечности.
Последнее слово техники – электронные блоки регулировки температуры. Они позволяют точно настраивать температуру в помещении, обеспечивая высочайший уровень комфорта. Но такой блок удорожает конструкцию. Кроме того, для его работы нужно бесперебойное снабжение электричеством.
Выбор количества режимов – компромисс между бюджетом выбора и требованиям к комфорту, обеспечиваемому котлом. Наиболее часто выбирают двухрежимные котлы.
Критерии выбора
При покупке обязательно нужно ознакомиться с техническими характеристиками, указанными в паспорте устройства.
Обращаем внимание на такие показатели:
- Тепловая мощность. Обычно производитель дает минимальное и максимальное ее значение. Например: 8,0-24,9 кВт.
- Скорость нагрева воды. В технических характеристиках указывают не собственно t воды, а значение ее подъема с м омента поступления в пластинчатый контур и до выхода к смесителю. Например, t воды в системе – 17° C, при заданной ∆ t 25° C на выходе она составит 42 º C.
- Материал теплообменника и его тип.
- Вид камеры сгорания.
- Тип горелки.
Принцип работы котла и его устройство

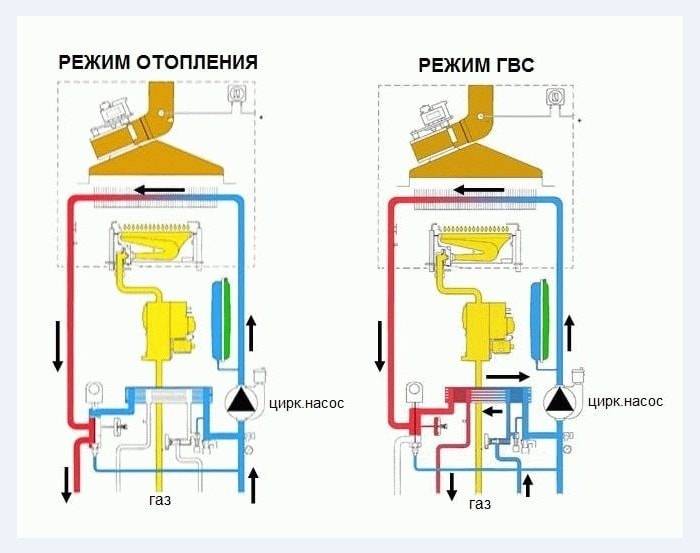

Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.
Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.
Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:
- Газовая горелка.
- Циркуляционный насос.
- Трехходовой клапан.
- Контур ГВС, пластинчатый теплообменник.
- Теплообменник контура отопления.
- D — вход (обратка) отопительной системы для нагрева;
- A — подача готового теплоносителя для отопительных приборов;
- C — вход холодной воды из магистрали;
- B — выход готовой горячей воды для санитарных нужд и бытового использования.
Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.
Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.
Схема двухконтурного котла позволяет производить горячую воду и нагревать ее для отопления только в отдельных режимах.

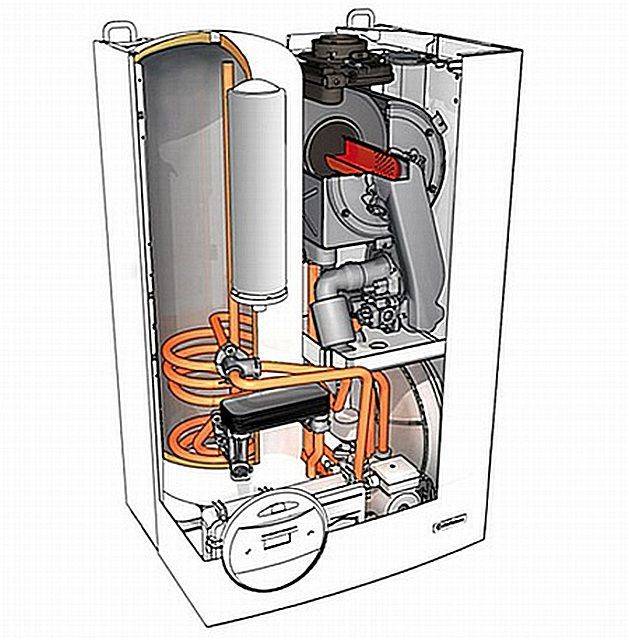

Конструкция двухконтурного газового котла.
Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.
В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.
В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.
Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.
Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.
Схема подключения двухконтурного котла.
Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.
Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.
Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.
Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.
Устройство и функционирование котла
Конвекционные котлы
Конвекционные выделяют водяной пар, что появляется в результате горения топлива. Пар и продукты сгорания выходят во внешнюю среду. Конденсационные котлы устроены иначе: водяной пар и продукты горения пропускаются по теплообменнику, в котором пар остается в виде конденсата с выделением имеющейся тепловой энергии.
Конденсационные котлы
Стоит отметить, что котлы бывают с . Конвекционные могут иметь как открытый, так и закрытый тип, чем также отличаются от конденсационных, которые используют закрытый тип горения. Найти отличные варианты можно у мировых производителей. Особой популярностью пользуются котлы отопления чешские, что зарекомендовали себя с наилучшей стороны.
Рейтинг ТОП-10
Рассмотрим наиболее востребованные модели двухконтурных газовых котлов, признанные специалистами и рядовыми пользователями наиболее удачными в конструкционном и эксплуатационном отношении:

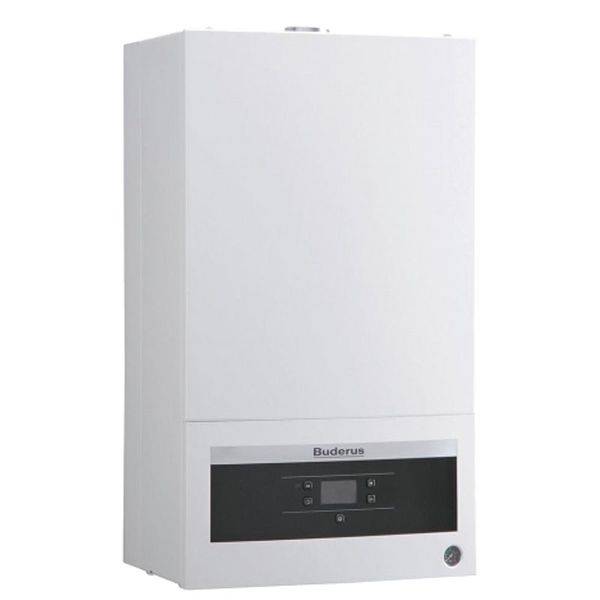

Buderus Logamax U072-24K
Газовый двухконтурный котел, предназначенный для настенного монтажа. Оснащен камерой сгорания закрытого типа и раздельным теплообменником — первичный из меди, вторичный — нержавеющий.
Площадь обогрева — 200-240 м2. Обладает несколькими степенями защиты.
Модели с индексом «К» выполняют нагрев горячей воды в проточном режиме. Ест возможность подключения комнатного регулятора температуры.
Federica Bugatti 24 Turbo
Представитель итальянской теплотехники, двухконтурный газовый котел настенного типа. Рассчитан на работу в коттедже или общественном помещении площадью до 240 м2.
Раздельный теплообменник — медный первичный и стальной вторичный. Производитель дает 5-летний срок гарантии, что говорит об уверенности в качестве и эксплуатационных возможностях котла.
Bosch Gaz 6000 W WBN 6000-24 С
Немецкая компания Bosch известна во всем мире, поэтому в дополнительных представлениях не нуждается. Серия Gaz 6000 W представлена настенными моделями, рассчитанными на эксплуатацию в частных домах.
Модель 24 кВт является наиболее распространенной, она оптимальна для большинства жилых и общественных помещений.
Имеется многоступенчатая защита, медный первичный теплообменник рассчитан на 15 лет службы.
Leberg Flamme 24 ASD
Котлы фирмы Leberg принято относить к бюджетным моделям, хотя заметной разницы в стоимости с продукцией других фирм не наблюдается.
Модель Flamme 24 ASD обладает мощностью 20 кВт, что оптимально для домов площадью 200 м2. Особенностью этого котла является высокий КПД — 96,1 %, что заметно превосходит альтернативные варианты.
Работает на природном газе, но может быть перенастроен на сжиженный (требуется замена форсунок горелки).

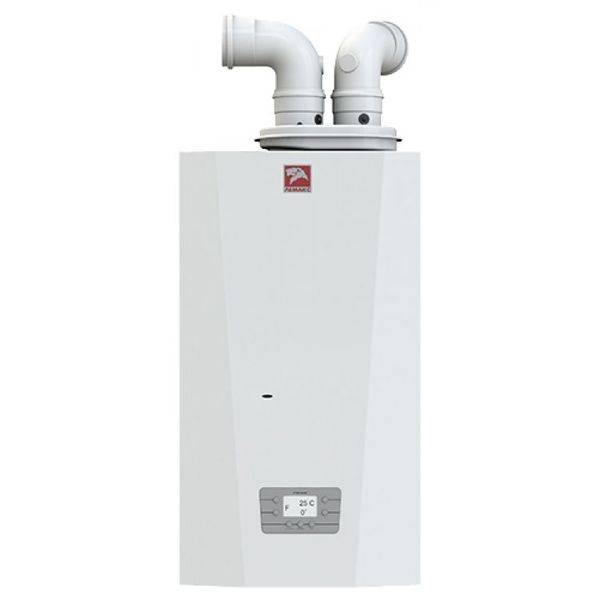

Лемакс PRIME-V32
Настенный двухконтурный котел, мощность которого позволяет обогревать 300 м2 площади. Это подходит для двухэтажных коттеджей, магазинов, общественных или офисных помещений.
Выпускаются в Таганроге, основные технологические принципы сборки разрабатывались немецкими инженерами. Котел оснащен медным теплообменником, обеспечивающим высокую теплопередачу.
Рассчитан на эксплуатацию в сложных технических условиях.
Navien DELUXE 24K
Корейский котел, детище известной фирмы Navien. Относится к бюджетной группе оборудования, хотя демонстрирует высокие эксплуатационные качества.
Оснащен всеми необходимыми функциями, имеет систему самодиагностики и защиту от перемерзания. Мощность котла рассчитана на работу в домах до 240 м2 при высоте потолков до 2,7 м.
Способ монтажа — настенный, имеется раздельный теплообменник из нержавеющей стали.
MORA-TOP Meteor PK24KT
Чешский двухконтурный газовый котел, предназначенный для навесной установки. Рассчитан на отопление 220 м2. Имеет несколько степеней защиты, блокировку при отсутствии перемещения жидкости.
Есть возможность в дополнение подключить внешний водонагреватель, что значительно расширяет возможности подачи ГВС.
Адаптирован к нестабильному напряжению электропитания (диапазон допустимых колебаний составляет 155-250 В).
Лемакс PRIME-V20
Еще один представитель отечественной теплотехники. Настенный двухконтурный газовый котел, рассчитанный на обслуживание 200 м2.
Модулируемая горелка позволяет экономичнее распределять топливо, изменяя режим сжигания газа в зависимости от интенсивности циркуляции теплоносителя. Имеет раздельный нержавеющий теплообменник, может быть подключен к комнатному термостату.
Есть возможность удаленного управления.
Kentatsu Nobby Smart 24–2CS
Японский настенный газовый котел, обеспечивающий отопление 240 м2 и подачу горячей воды. Модель 2CS оснащена раздельным теплообменником (первичный из меди, вторичный — нержавеющий).
Основной вид топлива — природный газ, но при смене жиклеров может быть переведен на использование сжиженного газа. Большинство рабочих характеристик соответствуют европейским котлам аналогичной мощности и функционала.
Есть возможность использования нескольких конструкционных вариантов дымохода.

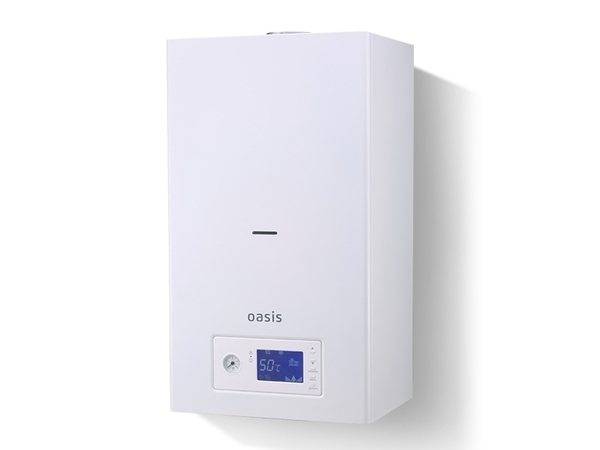

Oasis RT-20
Настенный двухконтурный газовый котел российского производства. Рассчитан на работу в помещениях около 200 м2. Оснащен эффективным теплообменником из меди и нержавеющим вторичным узлом.
Камера сгорания турбированного типа, имеется встроенный расширительный бак и конденсатоотводчик.
При оптимальном наборе функций и высоком качестве сборки, модель имеет сравнительно низкую цену, что обеспечивает ей востребованность и популярность.
